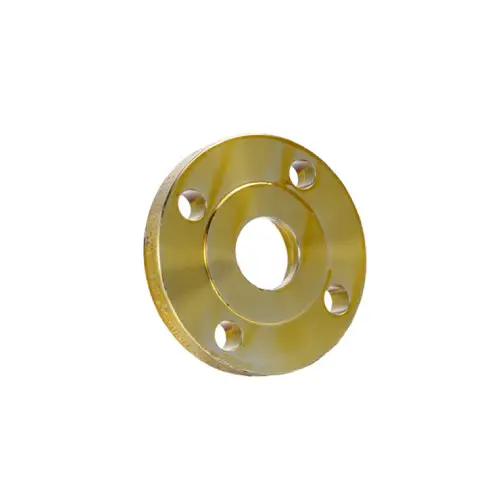

فلنج ساکت ولد (SW) با طراحی ویژه برای اتصال جوشی به لوله، استحکام بالا و آب‌بندی قابل‌اعتماد را در خطوط انتقال سیالات فراهم می‌کند. مناسب برای لوله‌های کم‌قطر در صنایع نفت، گاز، بخار و سیستم‌های پایپینگ تحت فشار متوسط.
فلنج ساکت ولد یا Socket Weld Flange که با نام فلنج SW نیز شناخته می‌شود، یکی از انواع فلنج‌های جوشی مورد استفاده در سیستم‌های لوله‌کشی صنعتی است. در این نوع فلنج، لوله داخل محفظه‌ای که در بخش داخلی فلنج تعبیه شده قرار می‌گیرد و سپس با جوشکاری به فلنج متصل می‌شود. این ساختار باعث ایجاد اتصال محکم و مناسب برای بسیاری از خطوط لوله با قطر کم می‌شود.
یکی از ویژگی‌های مهم فلنج ساکت ولد، نحوه قرارگیری لوله در داخل فلنج است. برخلاف فلنج اسلیپون که لوله از داخل فلنج عبور می‌کند، در فلنج SW انتهای لوله تا محل مشخصی داخل سوکت فلنج قرار می‌گیرد. سپس اتصال جوشی ایجاد می‌شود. این طراحی می‌تواند به ایجاد اتصال منظم و قابل اطمینان در سیستم‌های پایپینگ کمک کند.
برای مشاهده سایر محصولات و انتخاب اتصال مناسب برای سیستم‌های لوله‌کشی، می‌توانید انواع فلنج موجود در پارس فولاد را بررسی کنید.
| سایز | کلاس | جنس | قیمت روز |
|---|---|---|---|
| 1/2 تا 2 اینچ | 150 | کربن استیل | استعلام قیمت |
| 1/2 تا 2 اینچ | 300 | کربن استیل | استعلام قیمت |
| 1/2 تا 2 اینچ | 600 | کربن استیل | استعلام قیمت |
| سایزهای مختلف | 150 و 300 | استنلس استیل | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
فلنج SW به دلیل طراحی مناسب برای لوله‌های با قطر کم و امکان ایجاد اتصال جوشی، در بخش‌های مختلف صنایع مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای فلنج ساکت ولد عبارت‌اند از:
یکی از مهم‌ترین حوزه‌های استفاده از فلنج ساکت ولد، خطوط با قطر اسمی پایین است؛ زیرا ساختار سوکتی آن امکان ایجاد اتصال مناسبی را در چنین سیستم‌هایی فراهم می‌کند. البته انتخاب این فلنج باید همواره بر اساس استاندارد و شرایط واقعی کار انجام شود و صرفاً بر اساس قطر لوله صورت نگیرد.
فلنج ساکت ولد به دلیل ساختار متفاوت خود نسبت به برخی فلنج‌های جوشی دیگر، مزایای خاصی دارد. همین ویژگی‌ها باعث شده است این محصول در بسیاری از پروژه‌های صنعتی مورد توجه قرار گیرد.
فلنج‌های ساکت ولد در جنس‌ها، سایزها و کلاس‌های فشاری مختلف تولید می‌شوند و انتخاب آن‌ها باید بر اساس فشار و دمای کاری، نوع سیال، جنس لوله، شرایط محیطی و استاندارد پروژه انجام شود. به همین دلیل هنگام خرید فلنج ساکت ولد توجه به مشخصات فنی محصول اهمیت زیادی دارد.
مشخصات فنی فلنج ساکت ولد شامل مواردی مانند سایز اسمی، ضخامت، قطر خارجی، تعداد و آرایش سوراخ‌های پیچ، نوع سطح فلنج، جنس، کلاس فشاری و استاندارد ساخت است. یکی از استانداردهای شناخته‌شده برای ابعاد فلنج‌های فولادی، ASME B16.5 است که ابعاد و مشخصات بسیاری از فلنج‌های مورد استفاده در صنایع را تعیین می‌کند.
| مشخصه | توضیحات |
|---|---|
| نام انگلیسی | Socket Weld Flange |
| نام اختصاری | SW |
| روش اتصال | جوشکاری سوکتی |
| استاندارد ابعادی رایج | ASME B16.5 |
| جنس‌های رایج | کربن استیل و استنلس استیل |
| کلاس‌های رایج | 150، 300، 600 و کلاس‌های بالاتر بر اساس سفارش |
| کاربرد متداول | خطوط لوله و تجهیزات صنعتی، به‌ویژه سایزهای کوچک |
فلنج‌های ساکت ولد را می‌توان بر اساس جنس، کلاس فشاری، سایز و نوع سطح آب‌بندی دسته‌بندی کرد. انتخاب هر نوع باید با توجه به شرایط کاری سیستم و مشخصات فنی پروژه انجام شود.
فلنج ساکت ولد کربن استیل یکی از گزینه‌های رایج در خطوط لوله‌کشی صنعتی و تأسیساتی است. این فلنج برای پروژه‌هایی که به استحکام مکانیکی مناسب و گزینه‌ای اقتصادی نیاز دارند، کاربرد زیادی دارد. نوع گرید فولاد باید مطابق استاندارد و مشخصات پروژه انتخاب شود.
فلنج SW استنلس استیل زمانی مورد استفاده قرار می‌گیرد که مقاومت در برابر خوردگی اهمیت بالایی داشته باشد. گریدهایی مانند 304 و 316 از انواع شناخته‌شده استنلس استیل هستند و انتخاب میان آن‌ها باید با توجه به نوع سیال، دما و شرایط محیطی انجام شود.
کلاس 150 یکی از کلاس‌های پرکاربرد فلنج ساکت ولد است. این کلاس در بسیاری از خطوط عمومی و صنعتی مورد استفاده قرار می‌گیرد؛ با این حال فشار قابل تحمل فلنج تنها با مشاهده عدد کلاس مشخص نمی‌شود و باید دما، جنس و استاندارد مربوط به محصول نیز بررسی شود.
در شرایطی که سیستم به کلاس فشاری بالاتری نیاز داشته باشد، فلنج‌های ساکت ولد کلاس 300 و 600 نیز قابل استفاده هستند. انتخاب این کلاس‌ها باید مطابق فشار و دمای طراحی و استاندارد پروژه انجام شود.
اگر هدف از اتصال، مسدود کردن انتهای خط لوله یا یک نازل باشد، فلنج کور می‌تواند گزینه مناسبی برای این کاربرد باشد.
در نصب فلنج ساکت ولد، ابتدا انتهای لوله داخل سوکت فلنج قرار می‌گیرد. موقعیت لوله و فلنج باید به‌درستی تنظیم شود و سپس عملیات جوشکاری مطابق دستورالعمل فنی انجام گیرد. آماده‌سازی صحیح محل اتصال و رعایت اصول جوشکاری در کیفیت نهایی اتصال اهمیت زیادی دارد.
یکی از نکات مهم در نصب این فلنج، رعایت فاصله مناسب انتهای لوله از کف سوکت مطابق دستورالعمل و استاندارد مربوطه است. پس از اجرای جوش نیز در صورت نیاز، بازرسی و آزمون‌های لازم برای اطمینان از کیفیت اتصال انجام می‌شود.
کیفیت جوشکاری تأثیر مستقیمی بر عملکرد اتصال دارد. به همین دلیل استفاده از نیروی متخصص و رعایت دستورالعمل جوشکاری مناسب، به‌خصوص در خطوط حساس، ضروری است.
فلنج ساکت ولد و فلنج اسلیپون هر دو از فلنج‌های جوشی هستند، اما نحوه اتصال آن‌ها به لوله متفاوت است. در فلنج اسلیپون، لوله از داخل فلنج عبور می‌کند؛ در حالی که در فلنج ساکت ولد، انتهای لوله داخل سوکت فلنج قرار می‌گیرد.
| ویژگی | فلنج ساکت ولد | فلنج اسلیپون |
|---|---|---|
| نوع اتصال | جوشکاری سوکتی | قرارگیری فلنج روی لوله و جوشکاری |
| مناسب برای | به‌ویژه خطوط با قطر کم | خطوط عمومی با سایزهای مختلف |
| نحوه نصب | قرارگیری لوله داخل سوکت | قرارگیری فلنج روی لوله |
| هم‌راستایی | به کمک سوکت فلنج | امکان تنظیم موقعیت روی لوله |
فلنج گلودار جوشی یا Weld Neck دارای گردن مخروطی است و با جوش لب‌به‌لب به لوله متصل می‌شود. در مقابل، فلنج ساکت ولد دارای سوکت داخلی است و لوله داخل آن قرار می‌گیرد. فلنج گلودار معمولاً برای شرایطی که تنش، فشار و دمای بالاتر یا الزامات مهندسی سخت‌گیرانه‌تری وجود دارد، بیشتر مورد توجه قرار می‌گیرد.
فلنج ساکت ولد در مقابل، برای بسیاری از خطوط با قطر کم و شرایط کاری مناسب، گزینه‌ای کاربردی و اقتصادی محسوب می‌شود. بنابراین انتخاب بین این دو محصول باید بر اساس شرایط واقعی سیستم و الزامات طراحی انجام شود.
در خطوط لوله‌ای که به اتصال مقاوم‌تر و مناسب برای شرایط فشار و دمای بالاتر نیاز دارند، فلنج گلودار جوشی نیز یکی از گزینه‌های مهم برای بررسی است.
قیمت فلنج ساکت ولد تحت تأثیر عوامل مختلفی قرار دارد و نمی‌توان یک قیمت ثابت برای تمام سایزها و مدل‌های این محصول اعلام کرد. جنس و گرید فولاد، سایز، کلاس فشاری، استاندارد، برند تولیدکننده و شرایط بازار از مهم‌ترین عوامل مؤثر بر قیمت هستند.
برای خرید فلنج ساکت ولد بهتر است پیش از استعلام قیمت، مشخصات فنی مورد نیاز پروژه را مشخص کنید. انتخاب محصول صرفاً بر اساس قیمت می‌تواند باعث عدم تطابق فلنج با شرایط خط لوله شود.
اگر سیستم لوله‌کشی شما به یک اتصال فلنجی جوشی برای خطوط با قطر کم نیاز دارد، فلنج ساکت ولد می‌تواند گزینه مناسبی باشد. طراحی سوکتی، اتصال جوشی، تنوع جنس و کلاس فشاری و امکان استفاده در صنایع مختلف از ویژگی‌هایی هستند که این محصول را به یکی از گزینه‌های شناخته‌شده در پایپینگ تبدیل کرده‌اند.
با این حال، فلنج SW برای همه شرایط جایگزین سایر انواع فلنج نیست. در زمان انتخاب باید فشار، دما، نوع سیال، جنس لوله، تنش‌های سیستم و الزامات استاندارد پروژه بررسی شود. انتخاب صحیح فلنج علاوه بر افزایش ایمنی، می‌تواند از هزینه‌های تعمیر و توقف خط در آینده جلوگیری کند.
فلنج ساکت ولد نوعی فلنج جوشی است که انتهای لوله داخل سوکت فلنج قرار می‌گیرد و سپس با جوشکاری به فلنج متصل می‌شود. این نوع فلنج به‌ویژه در خطوط با قطر کم کاربرد زیادی دارد.
فلنج ساکت ولد بیشتر برای خطوط با قطر کم مورد استفاده قرار می‌گیرد. با این حال، انتخاب آن باید بر اساس فشار، دما، جنس، استاندارد و شرایط واقعی سرویس انجام شود.
فلنج‌های SW در کلاس‌های مختلفی مانند 150، 300 و 600 و در برخی محصولات کلاس‌های بالاتر تولید می‌شوند. کلاس مناسب باید با شرایط طراحی سیستم مطابقت داشته باشد.
در فلنج ساکت ولد، انتهای لوله داخل سوکت فلنج قرار می‌گیرد، اما در فلنج اسلیپون، لوله از داخل فلنج عبور می‌کند و فلنج روی لوله قرار می‌گیرد. روش جوشکاری و نحوه اجرای این دو نوع فلنج نیز متفاوت است.
سایز، جنس و گرید، کلاس فشاری، استاندارد تولید، برند، کیفیت ساخت و شرایط بازار از عوامل اصلی تعیین‌کننده قیمت فلنج ساکت ولد هستند.
پیش از خرید باید سایز، کلاس فشاری، جنس، گرید متریال، استاندارد، نوع سطح آب‌بندی و شرایط کاری سیستم مشخص شود. سپس می‌توان بر اساس این اطلاعات محصول مناسب را انتخاب کرد.
پارس فولاد در زمینه تأمین انواع فلنج و تجهیزات مورد استفاده در خطوط لوله و صنایع مختلف فعالیت می‌کند. برای بررسی محصولات مرتبط می‌توانید لیست قیمت فلنج را مشاهده کنید و برای استعلام قیمت فلنج ساکت ولد، مشخصات مورد نیاز خود را با کارشناسان مجموعه در میان بگذارید.
برای دریافت قیمت روز فلنج ساکت ولد و مشاوره رایگان جهت انتخاب محصول مناسب، با پارس فولاد همراه باشید.
