فلنج گلودار یکی از مقاوم ترین انواع فلنج صنعتی است که برای فشار و دمای بالا طراحی شده و با جوشکاری نفوذی، آب‌بندی کامل و دوام طولانی مدت را فراهم می‌کند. مناسب صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها.

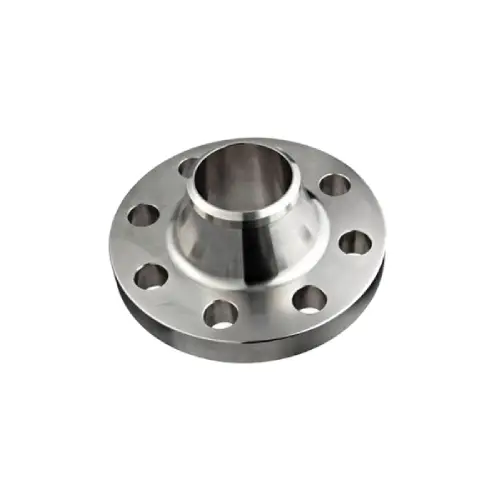

فلنج گلودار یا Welding Neck Flange یکی از انواع فلنج‌های جوشی است که برای اتصال لوله‌ها به تجهیزات، شیرآلات و سایر اجزای سیستم‌های پایپینگ استفاده می‌شود. این فلنج دارای یک گلویی مخروطی شکل است که به‌صورت جوش لب‌به‌لب به لوله متصل می‌شود. طراحی گلویی باعث می‌شود انتقال تنش در ناحیه اتصال به شکل مناسب‌تری انجام شود و به همین دلیل فلنج گلودار در بسیاری از خطوطی که فشار، دما یا بارهای مکانیکی اهمیت دارند مورد استفاده قرار می‌گیرد.
فلنج‌های گلودار در سایزها، کلاس‌های فشاری، متریال و انواع سطوح آب‌بندی مختلف تولید می‌شوند. انتخاب مدل مناسب باید بر اساس فشار و دمای کاری، نوع سیال، جنس لوله، استاندارد پروژه و شرایط نصب انجام شود.
برای مشاهده انواع محصولات این گروه و بررسی قیمت فلنج می‌توانید به صفحه دسته‌بندی فلنج‌های پارس فولاد مراجعه کنید.
| سایز | متریال | کلاس | قیمت تقریبی (تومان) |
|---|---|---|---|
| 6 اینچ | A105 | 150 | استعلام قیمت |
| 6 اینچ | A105 | 300 | استعلام قیمت |
| 6 اینچ | A105 | 600 | استعلام قیمت |
| 6 اینچ | A105 | 900 | استعلام قیمت |
| 6 اینچ | A105 | 1500 | استعلام قیمت |
| 8 اینچ | A105 | 150 | استعلام قیمت |
| 8 اینچ | A105 | 900 | استعلام قیمت |
| 8 اینچ | A105 | 1500 | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
فلنج گلودار نوعی فلنج است که قسمت مرکزی آن به شکل یک گردن یا گلوی مخروطی طراحی شده است. این گلویی به لوله جوش داده می‌شود و در مقایسه با برخی اتصالات فلنجی دیگر، اتصال جوشی مستقیم و یکپارچه‌تری ایجاد می‌کند.
یکی از ویژگی‌های مهم فلنج WN این است که انتهای گلویی آن معمولاً برای جوش لب‌به‌لب آماده می‌شود. در این روش، لوله و گلویی فلنج در امتداد یکدیگر قرار می‌گیرند و جوشکاری به شکلی انجام می‌شود که اتصال مناسبی برای خطوط تحت فشار ایجاد شود.
به همین دلیل، فلنج گلودار در خطوط فرآیندی، پالایشگاه‌ها، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و برخی تأسیسات صنعتی مورد استفاده قرار می‌گیرد.
طراحی گلویی مخروطی در فلنج گلودار باعث می‌شود تغییر ضخامت و مسیر انتقال بار در محل اتصال به شکل تدریجی‌تری انجام شود. این ویژگی می‌تواند برای کاهش تمرکز تنش در مقایسه با برخی طرح‌های ساده‌تر فلنجی مفید باشد.
از مهم‌ترین مزایای فلنج گلودار می‌توان به موارد زیر اشاره کرد:
فلنج‌های گلودار را می‌توان از نظر طراحی، سطح آب‌بندی، کلاس فشار و جنس متریال دسته‌بندی کرد. رایج‌ترین مدل، فلنج Welding Neck معمولی است که برای اتصال لب‌به‌لب به لوله طراحی شده است.
فلنج گلودار معمولی رایج‌ترین نوع Welding Neck است. این فلنج دارای گلویی مخروطی و انتهای مناسب برای جوش لب‌به‌لب است و در بسیاری از سیستم‌های پایپینگ صنعتی مورد استفاده قرار می‌گیرد.
فلنج گلودار بلند یا Long Welding Neck دارای گلویی بلندتر نسبت به مدل استاندارد است. این مدل در برخی تجهیزات و طراحی‌های خاص که به طول بیشتر گردن فلنج نیاز دارند مورد استفاده قرار می‌گیرد. انتخاب LWN باید مطابق نقشه و مشخصات فنی پروژه انجام شود.
در فلنج Raised Face یا RF، سطح آب‌بندی نسبت به سطح اصلی فلنج برجسته است. این مدل یکی از سطوح رایج در سیستم‌های فلنجی است و نوع گسکت و نحوه بستن پیچ‌ها باید با طراحی اتصال هماهنگ باشد.
فلنج RTJ یا Ring Type Joint دارای شیار مخصوص قرارگیری رینگ فلزی آب‌بندی است. این مدل برای برخی سرویس‌های فشار بالا و کاربردهایی که طراحی اتصال نیازمند آب‌بندی فلزی خاص است استفاده می‌شود. استفاده از RTJ باید بر اساس مشخصات پروژه و استاندارد اتصال انجام شود.
یکی از مهم‌ترین استانداردهای مورد استفاده برای فلنج‌های گلودار در ابعاد NPS 1/2 تا NPS 24، استاندارد ASME B16.5 است. این استاندارد مواردی مانند ریتینگ فشار و دما، ابعاد، تلرانس‌ها، متریال، علامت‌گذاری و الزامات آزمون را پوشش می‌دهد.
در زمان خرید فلنج WN، صرفاً عبارت «فلنج گلودار» برای تعیین محصول کافی نیست. باید استاندارد، سایز اسمی، کلاس فشار، نوع سطح آب‌بندی و متریال نیز مشخص باشد.
جنس فلنج گلودار باید با شرایط کاری و متریال لوله و تجهیزات سازگار باشد. در بازار، فلنج‌های گلودار از فولاد کربنی، فولاد زنگ‌نزن و برخی آلیاژهای خاص تولید و عرضه می‌شوند.
یکی از متریال‌های شناخته‌شده در فلنج‌های فولادی فورج‌شده، ASTM A105 است. در کاربردهای مقاوم به خوردگی نیز ممکن است از گریدهای مختلف استنلس استیل مانند 304 یا 316 استفاده شود. انتخاب جنس باید بر اساس دما، فشار، نوع سیال و الزامات پروژه انجام شود.
فلنج‌های گلودار در کلاس‌های فشاری مختلف عرضه می‌شوند. در سیستم‌های ASME، کلاس‌هایی مانند 150، 300، 600، 900، 1500 و 2500 مورد استفاده قرار می‌گیرند.
عدد کلاس را نباید به‌عنوان یک فشار ثابت و قابل تبدیل مستقیم به psi یا bar در نظر گرفت. ظرفیت واقعی تحمل فشار به کلاس، متریال و دمای کاری وابسته است و باید از جداول فشار-دما و استاندارد مربوطه تعیین شود.
وزن فلنج WN به سایز اسمی، کلاس فشار، طراحی گلویی، استاندارد و متریال بستگی دارد. هرچه سایز یا کلاس فشار افزایش پیدا کند، معمولاً مقدار مواد مصرفی و در نتیجه وزن فلنج نیز افزایش می‌یابد.
جدول زیر وزن تقریبی فلنج گلودار فولادی ASME B16.5 Class 150 را نشان می‌دهد. وزن واقعی محصول ممکن است با توجه به سازنده و تلرانس‌های تولید کمی متفاوت باشد.
| سایز اسمی | DN تقریبی | وزن تقریبی (کیلوگرم) |
|---|---|---|
| 1/2 اینچ | 15 | 0.6 |
| 3/4 اینچ | 20 | 0.8 |
| 1 اینچ | 25 | 1.1 |
| 1 1/4 اینچ | 32 | 1.4 |
| 1 1/2 اینچ | 40 | 1.7 |
| 2 اینچ | 50 | 2.6 |
| 2 1/2 اینچ | 65 | 4.3 |
| 3 اینچ | 80 | 5.0 |
| 4 اینچ | 100 | 7.1 |
| 6 اینچ | 150 | 10.3 |
| 8 اینچ | 200 | 16.8 |
| 10 اینچ | 250 | 23.8 |
| 12 اینچ | 300 | 38.4 |
توجه: اعداد جدول برای برآورد وزن هستند و برای صدور فاکتور یا محاسبه دقیق حمل، وزن واقعی محصول خریداری‌شده ملاک قرار می‌گیرد.
قیمت فلنج گلودار به عوامل مختلفی مانند سایز، کلاس فشار، جنس، استاندارد، نوع سطح آب‌بندی، برند، کشور سازنده و روش تولید بستگی دارد. برای مثال، فلنج گلودار A105 کلاس 150 با یک فلنج گلودار A105 کلاس 600 از نظر مقدار مواد مصرفی و مشخصات فنی یکسان نیست و طبیعتاً قیمت آن‌ها نیز متفاوت خواهد بود.
به دلیل نوسان قیمت فولاد و تغییر شرایط بازار، قیمت فلنج گلودار باید قبل از ثبت سفارش استعلام شود.
مهم‌ترین عوامل موثر بر قیمت این محصول عبارت‌اند از:
فلنج گلودار در سیستم‌های مختلف پایپینگ و تجهیزات فرآیندی استفاده می‌شود. از مهم‌ترین کاربردهای آن می‌توان به خطوط انتقال سیالات، پالایشگاه‌ها، پتروشیمی، صنایع نفت و گاز، نیروگاه‌ها، صنایع شیمیایی، واحدهای فرآیندی و تجهیزات صنعتی اشاره کرد.
این فلنج به‌خصوص در شرایطی مورد توجه قرار می‌گیرد که اتصال جوشی لب‌به‌لب و طراحی مناسب برای انتقال تنش اهمیت داشته باشد.
قبل از خرید فلنج گلودار باید مشخصات فنی سفارش به‌طور کامل تعیین شود. مهم‌ترین موارد شامل سایز اسمی، کلاس فشار، استاندارد، جنس، نوع سطح آب‌بندی، ضخامت و نوع اتصال است.
در پروژه‌های حساس، بررسی علامت‌گذاری روی فلنج، گواهی متریال، مشخصات تولیدکننده و تطابق محصول با سفارش اهمیت زیادی دارد. همچنین اگر پروژه نیازمند تست یا بازرسی خاصی باشد، این موضوع باید هنگام خرید در اسناد فنی سفارش مشخص شود.
برای مثال، خرید فلنجی با کلاس فشار یا متریال نامناسب می‌تواند باعث ایجاد مشکل در عملکرد اتصال شود؛ بنابراین قیمت نباید تنها معیار انتخاب باشد.
فلنج گلودار با جوش لب‌به‌لب به لوله متصل می‌شود و دارای گلویی مخروطی است، در حالی که فلنج اسلیپون روی لوله قرار گرفته و با جوشکاری مناسب به آن متصل می‌شود. نوع اتصال، شرایط کاری، هزینه ساخت و الزامات پروژه در انتخاب بین این دو مدل اهمیت دارند.
برای خطوطی که طراحی مهندسی آن‌ها استفاده از Welding Neck را مشخص کرده است، جایگزینی آن با نوع دیگری از فلنج بدون بررسی فنی توصیه نمی‌شود.
در هنگام خرید فلنج گلودار از پارس فولاد، مشخصات مورد نیاز خود شامل سایز، کلاس فشار، متریال، نوع سطح آب‌بندی و تعداد مورد نیاز را اعلام کنید تا محصول متناسب با مشخصات پروژه بررسی شود.
برای استعلام قیمت روز، موجودی و مشخصات فلنج گلودار با کارشناسان پارس فولاد تماس بگیرید.
فلنج گلودار یا Welding Neck Flange دارای یک گلویی مخروطی است و با جوش لب‌به‌لب به لوله متصل می‌شود. این نوع فلنج در بسیاری از سیستم‌های پایپینگ صنعتی کاربرد دارد.
این فلنج در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی، تأسیسات صنعتی و خطوط فرآیندی مورد استفاده قرار می‌گیرد.
فلنج گلودار A105 فلنجی از جنس فولاد کربنی فورج‌شده مطابق مشخصات متریال ASTM A105 است که در بسیاری از کاربردهای پایپینگ صنعتی استفاده می‌شود.
کلاس 150 یکی از کلاس‌های فشاری مورد استفاده در سیستم‌های فلنجی ASME است. فشار قابل تحمل واقعی آن باید بر اساس متریال و دمای کاری و جداول فشار-دما تعیین شود.
سایز اسمی، کلاس فشار، طراحی فلنج، استاندارد، متریال و مقدار ماشین‌کاری از عوامل موثر بر وزن فلنج گلودار هستند.
قیمت فلنج گلودار به سایز، کلاس فشار، جنس، استاندارد، سطح آب‌بندی، برند، کشور سازنده و شرایط روز بازار بستگی دارد. برای دریافت قیمت قطعی باید موجودی و نرخ روز استعلام شود.
