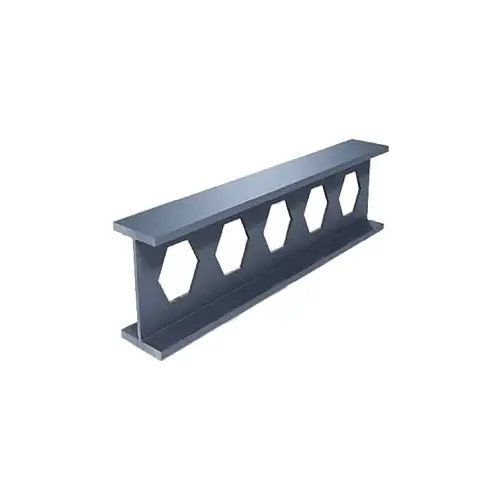

تیرآهن لانه زنبوری با طراحی خاص دارای حفرههای ششضلعی در جان، مناسب افزایش مقاومت خمشی و کاهش وزن سازه است. ایدهآل برای پروژههای ساختمانی، پلسازی و عبور تأسیسات. تولید با روش کوپال یا برنول، در سایزهای متنوع و کیفیت تضمینشده.
تیرآهن لانه زنبوری یکی از مقاطع فولادی مورد استفاده در سازههای فلزی است که با ایجاد حفرههایی در جان تیرآهن، نسبت به تیرآهن معمولی ارتفاع بیشتری پیدا میکند. شکل این حفرهها معمولاً ششضلعی یا نزدیک به ششضلعی است و به همین دلیل این محصول با نام «تیرآهن لانه زنبوری» شناخته میشود. این نوع تیرآهن با نام CPE نیز شناخته شده و در پروژههایی که افزایش سختی خمشی، کاهش وزن نسبی و امکان عبور تأسیسات اهمیت دارد، مورد استفاده قرار میگیرد.
در ساخت تیرآهن لانه زنبوری، یک تیرآهن معمولی از قسمت جان به شکل زیگزاگی برش داده شده و سپس قسمتهای برشخورده با جابهجایی نسبت به یکدیگر به هم متصل میشوند. در نتیجه، ارتفاع مقطع افزایش پیدا کرده و حفرههایی در جان تیر ایجاد میشود. البته افزایش ارتفاع به معنی افزایش نامحدود ظرفیت باربری نیست و ظرفیت نهایی تیر باید بر اساس نوع مقطع، ابعاد حفرهها، ضخامت جان و بال، طول دهانه، شرایط تکیهگاهی و بارگذاری توسط مهندس سازه بررسی شود.
| سایز | وزن شاخه | قیمت هر شاخه | وضعیت |
|---|---|---|---|
| 12 | 125 کیلوگرم | استعلام | استعلام قیمت |
| 14 | 155 کیلوگرم | 14.4 تا 14.8 میلیون تومان | استعلام |
| 16 | 195 کیلوگرم | 16.6 تا 17.5 میلیون تومان | استعلام |
| 18 | 225 کیلوگرم | 19.9 تا 22.1 میلیون تومان | استعلام |
| 20 | 275 کیلوگرم | 26.4 تا 28.5 میلیون تومان | استعلام |
| 22 | 325 کیلوگرم | 29 تا 29.8 میلیون تومان | استعلام |
| 24 | 375 کیلوگرم | حدود 33.5 میلیون تومان | استعلام |
| 27 | 425 کیلوگرم | حدود 40.2 میلیون تومان | استعلام |
| 30 | 507 کیلوگرم | حدود 53.5 میلیون تومان | استعلام |
تیرآهن لانه زنبوری یا CPE نوعی تیرآهن اصلاحشده است که در جان آن حفرههای منظم ایجاد شده است. هدف اصلی از این تغییر، افزایش ارتفاع مؤثر مقطع و بهبود عملکرد خمشی در شرایط مشخص طراحی است.
در مقایسه با تیرآهن معمولی، تیر لانه زنبوری میتواند با افزایش ارتفاع مقطع، ممان اینرسی بیشتری ایجاد کند؛ اما در مقابل، وجود حفره در جان باعث میشود رفتار تیر در برابر نیروهای برشی، کمانش موضعی و پیچش با تیرآهن توپر متفاوت باشد. بنابراین انتخاب این محصول باید بر اساس محاسبات مهندسی انجام شود.
یکی از مزیتهای مهم تیرآهن CPE، امکان عبور برخی مسیرهای تأسیسات از داخل حفرههای جان است. این ویژگی میتواند در طراحی معماری و تأسیسات ساختمان به کاهش تداخل میان اجزای سازه و تأسیسات کمک کند.
تیرآهن لانه زنبوری معمولاً از تیرآهن IPE تولید میشود. در مرحله نخست، الگوی برش روی جان تیر مشخص میشود. سپس جان تیر به شکل زیگزاگ برش خورده و دو قسمت ایجادشده پس از جابهجایی، روی یکدیگر قرار میگیرند.
در مرحله بعد، قسمتهای مورد نظر به وسیله جوش به یکدیگر متصل میشوند تا تیر با ارتفاع بیشتری نسبت به مقطع اولیه ایجاد شود. کیفیت برش، دقت مونتاژ و کیفیت جوش از عوامل بسیار مهم در عملکرد نهایی تیرآهن لانه زنبوری هستند.
در برخی پروژهها نیز لازم است بخشهایی از حفرهها با ورقهای فولادی پوشانده یا تقویت شوند. نوع تقویت باید بر اساس نقشههای سازه و محاسبات مهندسی تعیین شود.
برای بررسی تیرآهن لانه زنبوری، پارامترهای مختلفی مورد توجه قرار میگیرند. مهمترین مشخصات عبارتاند از:
افزایش ارتفاع تیر باعث تغییر مشخصات هندسی مقطع و رفتار آن در برابر خمش میشود. به همین دلیل نمیتوان صرفاً بر اساس وزن کمتر یا ارتفاع بیشتر، یک تیر لانه زنبوری را برای تمام پروژهها مناسب دانست.
تیرآهن لانه زنبوری در پروژههای مختلف ساختمانی و صنعتی کاربرد دارد. مهمترین موارد استفاده از این مقطع عبارتاند از:
استفاده از حفرههای جان برای عبور لولهها و کابلها میتواند فضای مورد نیاز برای تأسیسات را کاهش دهد؛ با این حال، ایجاد هرگونه سوراخ یا تغییر اضافی در تیر باید با تأیید مهندس سازه انجام شود.
تیرآهن CPE در صورت طراحی و اجرای صحیح میتواند مزایایی داشته باشد که مهمترین آنها عبارتاند از:
مهمترین ویژگی تیر لانه زنبوری، افزایش ارتفاع کلی مقطع نسبت به تیر اولیه است. این تغییر هندسی میتواند در شرایط طراحی مناسب باعث افزایش ممان اینرسی و بهبود عملکرد خمشی شود.
حفرههای جان امکان عبور برخی لولهها، کابلها و مسیرهای تأسیساتی را فراهم میکنند و میتوانند هماهنگی میان سازه و تأسیسات را سادهتر کنند.
با ایجاد حفره در جان، بخشی از فولاد جان حذف میشود. این موضوع در بعضی کاربردها میتواند وزن نسبی تیر را کاهش دهد؛ البته مقدار واقعی صرفهجویی به طراحی و نیاز به تقویت بستگی دارد.
افزایش ارتفاع مقطع میتواند در طراحی برخی تیرهای دهانه بلند مفید باشد؛ اما انتخاب نهایی باید براساس محاسبات سازه انجام شود.
در کنار مزایا، تیرآهن لانه زنبوری محدودیتهایی نیز دارد. مهمترین مورد، کاهش پیوستگی جان به دلیل ایجاد حفرههاست. در نتیجه ظرفیت برشی تیر و رفتار آن در برابر نیروهای متمرکز و برخی حالتهای ناپایداری میتواند تحت تأثیر قرار گیرد.
همچنین کیفیت جوش محل اتصال دو بخش تیر اهمیت زیادی دارد. اجرای ضعیف برش یا جوشکاری میتواند عملکرد سازهای تیر را کاهش دهد.
از طرف دیگر، در بعضی پروژهها لازم است بخشی از حفرهها با ورق تقویتی پوشانده شوند که این کار باعث افزایش وزن، هزینه ساخت و زمان اجرای تیر خواهد شد.
تیرآهن معمولی دارای جان پیوسته است، در حالی که در تیرآهن لانه زنبوری حفرههایی در جان ایجاد میشود. تیر لانه زنبوری معمولاً ارتفاع بیشتری نسبت به تیر اولیه دارد و میتواند در شرایط خاص عملکرد خمشی مناسبی داشته باشد.
در مقابل، تیرآهن معمولی از نظر انتقال نیروهای برشی در جان، رفتار سادهتر و قابل پیشبینیتری دارد. بنابراین نمیتوان گفت تیرآهن لانه زنبوری همیشه بهتر از تیرآهن معمولی است؛ انتخاب میان این دو به نوع سازه، دهانه، بارگذاری، محدودیت ارتفاع، هزینه و محاسبات مهندسی بستگی دارد.
وزن تیرآهن لانه زنبوری به سایز تیرآهن اولیه، طول شاخه، وزن استاندارد تیر اولیه و نحوه ساخت بستگی دارد. برای خرید، وزن واقعی هر شاخه باید از فروشنده استعلام شود؛ زیرا ممکن است وزن محصول تولیدشده با وزن تئوریک تیرآهن اولیه متفاوت باشد.
در جدول مشخصات میتوان وزن تقریبی شاخههای متداول را برای مقایسه اولیه درج کرد، اما برای صدور پیشفاکتور و محاسبه تناژ، وزن باسکول یا مشخصات تولیدکننده ملاک دقیقتری است.
وزنها تقریبی بوده و برای برآورد اولیه پروژه استفاده میشوند.
| سایز تیرآهن | طول شاخه | وزن تقریبی هر متر | وزن تقریبی شاخه |
|---|---|---|---|
| 12 | 12 متر | 10.4 کیلوگرم | 125 کیلوگرم |
| 14 | 12 متر | 12.9 کیلوگرم | 155 کیلوگرم |
| 16 | 12 متر | 16.3 کیلوگرم | 195 کیلوگرم |
| 18 | 12 متر | 18.8 کیلوگرم | 225 کیلوگرم |
| 20 | 12 متر | 22.9 کیلوگرم | 275 کیلوگرم |
| 22 | 12 متر | 27.1 کیلوگرم | 325 کیلوگرم |
| 24 | 12 متر | 31.3 کیلوگرم | 375 کیلوگرم |
| 27 | 12 متر | 35.4 کیلوگرم | 425 کیلوگرم |
| 30 | 12 متر | 42.3 کیلوگرم | 507 کیلوگرم |
قیمت تیرآهن لانه زنبوری به عواملی مانند سایز، وزن شاخه، قیمت تیرآهن پایه، هزینه برش، هزینه جوشکاری، میزان تقویت، کارخانه یا محل تولید، حجم سفارش و شرایط بازار آهن بستگی دارد.
به همین دلیل قیمت یک سایز مشخص نیز ممکن است در فروشگاهها و مبادی مختلف متفاوت باشد. بازار آهن ایران نیز تحت تأثیر قیمت مواد اولیه، نرخ ارز، میزان عرضه و تقاضا و شرایط تولید قرار دارد.
در زمان خرید، بهتر است علاوه بر قیمت شاخه، هزینه برش، جوشکاری، حمل، مالیات بر ارزش افزوده و محل بارگیری نیز بررسی شود تا قیمت نهایی خرید مشخص باشد.
قبل از خرید تیرآهن CPE باید چند مورد را بررسی کنید:
برای پروژههای سازهای، خرید صرفاً بر اساس قیمت پایین توصیه نمیشود. کیفیت برش و جوش و انطباق تیر با نقشههای سازه اهمیت بسیار زیادی دارد.
پارس فولاد با ارائه انواع مقاطع فولادی، امکان استعلام قیمت و دریافت مشاوره برای انتخاب محصول مناسب را فراهم میکند. برای خرید تیرآهن لانه زنبوری، بهتر است سایز، تعداد شاخه، محل تحویل و مشخصات مورد نیاز پروژه را اعلام کنید تا قیمت نهایی بر اساس شرایط روز بازار بررسی شود.
اگر برای انتخاب سایز، وزن یا مقدار مورد نیاز تیرآهن لانه زنبوری ابهام دارید، پیش از خرید مشخصات پروژه را با کارشناسان فروش بررسی کنید تا محصول متناسب با نیاز سازه انتخاب شود.
تیرآهن لانه زنبوری یا CPE یکی از مقاطع اصلاحشده فولادی است که با ایجاد حفره در جان تیرآهن و افزایش ارتفاع مقطع تولید میشود. این محصول میتواند در برخی سازهها مزایایی مانند افزایش سختی خمشی، کاهش وزن نسبی و امکان عبور تأسیسات داشته باشد.
با این حال، وجود حفره در جان باعث تغییر رفتار تیر در برابر برش، نیروهای متمرکز و پیچش میشود و به همین دلیل استفاده از آن باید بر اساس محاسبات مهندسی انجام گیرد.
برای خرید، تنها مقایسه قیمت کافی نیست و باید عواملی مانند وزن، سایز، کیفیت برش و جوش، میزان تقویت، محل تحویل و هزینه حمل نیز در نظر گرفته شود. برای دریافت قیمت روز تیرآهن لانه زنبوری و استعلام موجودی، با کارشناسان فروش پارس فولاد تماس بگیرید.
تیرآهن لانه زنبوری یا CPE نوعی تیرآهن اصلاحشده است که با ایجاد حفرههای منظم در جان تیرآهن تولید میشود و ارتفاع مقطع آن نسبت به تیر اولیه افزایش پیدا میکند.
این محصول در برخی تیرهای سازههای فولادی، سازههای صنعتی، دهانههای بلند و پروژههایی که عبور تأسیسات از جان تیر اهمیت دارد استفاده میشود.
نمیتوان بهصورت کلی گفت. تیر لانه زنبوری در شرایط مناسب میتواند عملکرد خمشی مطلوبی داشته باشد، اما ایجاد حفره در جان روی مقاومت برشی و رفتار پیچشی اثر میگذارد. انتخاب آن باید بر اساس محاسبات سازهای انجام شود.
وزن به سایز تیر اولیه، طول شاخه، میزان برش و تقویت بستگی دارد. برای نمونه، وزن تقریبی شاخه 12 متری تیرآهن سایز 14 حدود 155 کیلوگرم و سایز 18 حدود 225 کیلوگرم است.
قیمت به عواملی مانند سایز، وزن، قیمت تیرآهن پایه، هزینه برش، جوشکاری، ورق تقویتی، برند، محل بارگیری و شرایط بازار بستگی دارد.
این محصول در سایزهای مختلف تولید میشود و سایزهای 12 تا 30 از اندازههای رایج بازار هستند. موجودی هر سایز باید هنگام خرید استعلام شود.
یکی از مزایای این مقطع امکان عبور برخی تأسیسات از حفرههای جان است؛ اما نباید بدون بررسی نقشه سازه، حفرهها را برای عبور تأسیسات تغییر داد یا بزرگ کرد.
سایز، تعداد شاخه، طول مورد نیاز، محل تحویل، نوع تیر پایه و در صورت وجود مشخصات نقشه سازه را اعلام کنید تا قیمت و مشخصات محصول دقیقتر بررسی شود.
