فلنج کور فولادی بدون سوراخ مرکزی، مناسب برای مسدودسازی خطوط لوله در صنایع نفت، گاز، پتروشیمی و نیروگاهی. در انواع استاندارد، RTJ، رزوهای و سنگین، مطابق با استانداردهای بینالمللی.
فلنج کور یکی از مهمترین انواع فلنج در سیستمهای لولهکشی صنعتی است که برای بستن انتهای خطوط لوله، نازل تجهیزات و بخشهایی از سیستم که نیاز به مسدودسازی دارند استفاده میشود. تفاوت اصلی این فلنج با بسیاری از انواع دیگر، نداشتن سوراخ مرکزی برای عبور سیال است. به همین دلیل، پس از نصب فلنج کور، مسیر جریان در آن نقطه بهطور کامل بسته میشود.
این محصول در پروژههای مختلف صنعتی مانند نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها، تأسیسات آب و بخار و صنایع تولیدی کاربرد دارد. یکی از مزیتهای مهم فلنج کور این است که میتوان آن را در زمان تعمیرات یا توسعه سیستم باز کرد و پس از انجام عملیات موردنظر، مجدداً در محل نصب کرد.
قیمت فلنج کور با توجه به سایز، کلاس فشاری، ضخامت، جنس و شرایط بازار تغییر میکند. جدول زیر برای اطلاع از قیمت روز فلنج کور تهیه شده است. برای سایزها و مشخصات فنی خاص، جهت دریافت قیمت دقیق با کارشناسان پارس فولاد تماس بگیرید.
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یکبار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.

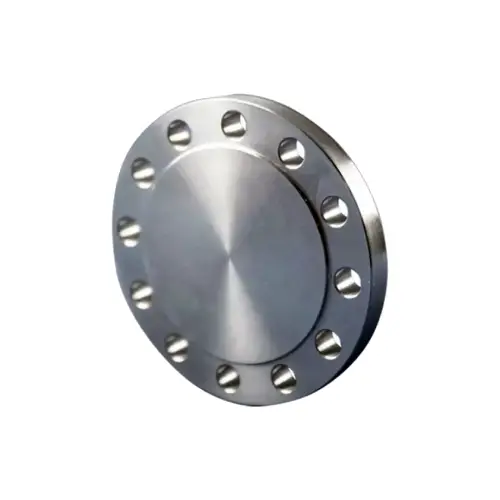

فلنج کور یا Blind Flange نوعی فلنج بدون سوراخ مرکزی است که برای مسدود کردن مسیر لوله یا دهانه تجهیزات مورد استفاده قرار میگیرد. این فلنج معمولاً به کمک پیچ و مهره و همراه با گسکت روی فلنج مقابل نصب میشود و امکان باز و بسته کردن مسیر را در زمان تعمیرات فراهم میکند.
برخلاف فلنج گلودار، اسلیپون، ساکت ولد یا فلنج رزوهای که برای ایجاد اتصال و عبور سیال در سیستم به کار میروند، فلنج کور وظیفه اصلی خود را با ایجاد یک مانع کامل در مسیر انجام میدهد.
یکی از کاربردهای مهم فلنج کور، مسدود کردن موقت یک خط است. برای مثال، ممکن است در زمان اجرای یک پروژه بخشی از خط لوله هنوز مورد استفاده قرار نگیرد. در چنین شرایطی میتوان با نصب فلنج کور، مسیر را ایمن و بسته نگه داشت و در زمان توسعه پروژه آن را باز کرد.
فلنج کور به دلیل قابلیت نصب و جداسازی، کاربردهای متنوعی در صنایع مختلف دارد. مهمترین کاربردهای این محصول عبارتاند از:
در پروژههای صنعتی، امکان جداسازی یک بخش از سیستم بدون نیاز به برش یا تغییر دائمی لوله اهمیت زیادی دارد. فلنج کور این قابلیت را فراهم میکند و به همین دلیل در بسیاری از پروژهها به عنوان یکی از اجزای مهم اتصالات لولهکشی مورد استفاده قرار میگیرد.
قیمت فلنج کور عدد ثابتی نیست و با توجه به مشخصات فنی محصول، جنس، سایز، کلاس فشاری و شرایط بازار تغییر میکند. به همین دلیل، برای اعلام قیمت دقیق باید مشخصات موردنیاز پروژه مشخص باشد.
| عامل مؤثر | تأثیر بر قیمت |
|---|---|
| جنس فلنج | فولاد کربنی، استیل و آلیاژهای خاص قیمت متفاوتی دارند. |
| سایز نامی | افزایش سایز معمولاً باعث افزایش وزن و قیمت محصول میشود. |
| کلاس فشاری | کلاسهای فشار بالاتر معمولاً به ضخامت و وزن بیشتری نیاز دارند. |
| استاندارد تولید | استانداردهای ابعادی و الزامات ساخت بر قیمت نهایی اثرگذار هستند. |
| نوع Face | RF، FF و RTJ از نظر طراحی و کاربرد با یکدیگر تفاوت دارند. |
| وزن و ضخامت | فلنجهای ضخیمتر به مواد اولیه بیشتری نیاز دارند. |
| برند و محل تولید | تولیدکننده و داخلی یا وارداتی بودن محصول میتواند قیمت را تغییر دهد. |
برای دریافت قیمت روز فلنج کور بهتر است هنگام استعلام، سایز، کلاس فشاری، جنس، استاندارد و نوع سطح فلنج را اعلام کنید.
فلنجهای کور با توجه به استاندارد، فشار کاری، جنس و نوع آببندی در مدلهای مختلف تولید میشوند. انتخاب نوع مناسب باید بر اساس شرایط واقعی سیستم انجام شود.
فلنج کور استاندارد یکی از رایجترین مدلهای مورد استفاده در پروژههای صنعتی است و در سایزها و کلاسهای فشاری مختلف تولید میشود. این نوع فلنج برای مسدود کردن خطوط و نازل تجهیزات کاربرد گستردهای دارد.
در فلنج کور RTJ یا Ring Type Joint، محل مخصوصی برای قرارگیری رینگ آببندی در نظر گرفته شده است. این طراحی برای کاربردهایی که فشار و شرایط کاری بالاتری دارند اهمیت زیادی دارد و در برخی پروژههای نفت، گاز و پتروشیمی استفاده میشود.
در مدل Raised Face یا RF، سطح آببندی کمی بالاتر از سطح اصلی فلنج قرار دارد. این نوع طراحی در بسیاری از سیستمهای صنعتی رایج است و همراه با گسکت مناسب برای ایجاد اتصال آببندیشده استفاده میشود.
فلنج Flat Face یا FF دارای سطحی صاف است و در برخی سیستمهای لولهکشی و تجهیزات خاص مورد استفاده قرار میگیرد. انتخاب این نوع فلنج باید با توجه به فلنج مقابل و شرایط اتصال انجام شود.
فلنجهای کور سنگین معمولاً ضخامت و وزن بیشتری دارند و برای شرایطی که نیاز به تحمل فشار یا بار مکانیکی بالاتری وجود دارد مورد استفاده قرار میگیرند. ابعاد و ضخامت این محصولات باید متناسب با استاندارد و کلاس فشار انتخاب شود.
استاندارد یکی از مهمترین موارد در انتخاب فلنج کور است، زیرا ابعاد، سوراخکاری، ضخامت، نوع سطح و سایر مشخصات محصول را مشخص میکند.
در پروژههای صنعتی، استانداردهایی مانند ASME B16.5 و استانداردهای مرتبط با فلنجهای بزرگتر و سایر سیستمهای ابعادی مورد استفاده قرار میگیرند. همچنین در برخی پروژهها محصولات بر اساس استانداردهای DIN تهیه میشوند.
هنگام خرید باید توجه داشت که استاندارد فلنج کور با استاندارد فلنج مقابل و مشخصات سیستم سازگار باشد. صرفاً یکسان بودن قطر اسمی برای اطمینان از سازگاری دو فلنج کافی نیست و مواردی مانند کلاس فشار، نوع Face و الگوی سوراخکاری نیز باید بررسی شوند.
مهمترین مشخصاتی که هنگام خرید فلنج کور باید بررسی شوند عبارتاند از:
این مشخصات باید پیش از خرید با اطلاعات فنی خط لوله تطبیق داده شوند.
جنس فلنج کور بر اساس شرایط محیطی و عملیاتی سیستم انتخاب میشود. فولاد کربنی یکی از گزینههای رایج در پروژههای صنعتی است و در بسیاری از خطوط انتقال و تأسیسات مورد استفاده قرار میگیرد.
در محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، ممکن است از فلنجهای استنلس استیل یا آلیاژهای ویژه استفاده شود. انتخاب جنس باید بر اساس نوع سیال، دمای کاری، فشار، شرایط محیطی و الزامات پروژه انجام شود.
استفاده از جنس نامناسب میتواند باعث خوردگی، کاهش استحکام و ایجاد مشکلات آببندی در طول زمان شود.
یکی از کاربردهای مهم فلنج کور، استفاده در فرآیند تست فشار خطوط لوله است. در این فرآیند، بخشی از سیستم برای انجام آزمایش باید بسته و ایزوله شود. فلنج کور میتواند در محل مشخصی نصب شده و به بسته نگه داشتن مسیر کمک کند.
البته انتخاب فلنج برای تست فشار باید کاملاً مطابق دستورالعمل پروژه، فشار آزمایش و الزامات ایمنی انجام شود. استفاده از محصولی که برای فشار موردنظر مناسب نیست میتواند خطرناک باشد.
پیش از خرید فلنج کور، تنها توجه به قیمت کافی نیست. ابتدا باید نیاز فنی پروژه مشخص شود. مهمترین مواردی که باید بررسی شوند عبارتاند از:
در پروژههای حساس، بررسی مدارک فنی و گواهی متریال نیز اهمیت زیادی دارد. مشخص بودن Heat Number و اطلاعات تولیدکننده میتواند امکان ردیابی محصول را فراهم کند.
فلنج کور و درپوش لوله هر دو برای بستن مسیر لوله استفاده میشوند، اما روش اتصال و کاربرد آنها یکسان نیست. فلنج کور معمولاً با پیچ و مهره و گسکت به فلنج مقابل متصل میشود و به همین دلیل قابلیت باز و بسته شدن آسانتری دارد.
در مقابل، برخی انواع درپوشها به صورت جوشی یا با روشهای اتصال دیگر روی لوله نصب میشوند. بنابراین اگر بازدید دورهای، تعمیرات یا توسعه آینده خط اهمیت داشته باشد، استفاده از اتصال فلنجی میتواند مزیت عملیاتی داشته باشد.
یک فلنج کور مناسب باید از نظر ابعادی با استاندارد اعلامشده مطابقت داشته باشد و سطح آن فاقد ترک، تاببرداشتگی و عیوب ساختاری قابلتوجه باشد.
دقت ماشینکاری، کیفیت سطح آببندی، ضخامت صحیح، سوراخکاری دقیق و استفاده از متریال مناسب از عوامل مهم در ارزیابی محصول هستند. در پروژههای صنعتی حساس، ارائه مدارک متریال و قابلیت ردیابی محصول نیز اهمیت بیشتری پیدا میکند.
فلنج کور نوعی فلنج بدون سوراخ مرکزی است که برای مسدود کردن انتهای خطوط لوله، نازل تجهیزات یا بخشهایی از سیستم استفاده میشود.
از فلنج کور برای بستن خطوط لوله، ایزوله کردن بخشهایی از سیستم، تعمیرات، توسعه خطوط و در برخی شرایط برای عملیات تست فشار استفاده میشود.
سایز، جنس، کلاس فشاری، استاندارد، نوع سطح آببندی، ضخامت، وزن، برند و شرایط بازار از مهمترین عوامل مؤثر بر قیمت فلنج کور هستند.
فلنج RTJ دارای شیار مخصوص برای استفاده از رینگ آببندی است، در حالی که مدل RF از سطح Raised Face برای قرارگیری گسکت استفاده میکند. انتخاب بین آنها باید بر اساس طراحی و شرایط کاری سیستم انجام شود.
فلنج کور میتواند در برخی عملیات تست فشار برای مسدود کردن مسیر مورد استفاده قرار گیرد، اما باید سایز، کلاس فشار، جنس و الزامات ایمنی آن با فشار آزمایش مطابقت داشته باشد.
برای خرید فلنج کور، مشخصات فنی محصول باید متناسب با نیاز خط لوله انتخاب شود. سایز، کلاس فشاری، جنس، استاندارد و نوع سطح آببندی از مهمترین اطلاعاتی هستند که هنگام استعلام باید مشخص شوند.
برای بررسی قیمت فلنج و دریافت مشاوره برای انتخاب محصول مناسب، با کارشناسان پارس فولاد در ارتباط باشید.
