فلنج رینگ جوینت (RTJ) گزینهای ایدهآل برای آببندی در فشار و دمای بالا است. این فلنج با شیار مخصوص و رینگ فلزی، اتصال ایمن و بدون نشتی را در صنایع نفت، گاز و پتروشیمی فراهم میکند.

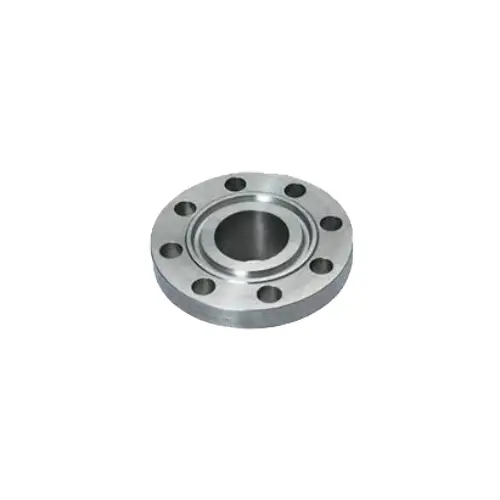

فلنج رینگ جوینت یا RTJ Flange (Ring Type Joint Flange) یکی از انواع تخصصی فلنجهای صنعتی است که برای ایجاد اتصال مطمئن در سیستمهای لولهکشی تحت فشار و دمای بالا استفاده میشود. تفاوت اصلی این نوع فلنج با فلنجهای معمولی در شکل سطح آببندی آن است؛ در فلنج RTJ یک شیار دقیق روی سطح فلنج ماشینکاری شده و یک رینگ فلزی مخصوص داخل این شیار قرار میگیرد.
با بستن پیچ و مهرههای اتصال، رینگ فلزی تحت فشار قرار گرفته و با نشستن در شیار فلنج، یک اتصال فلز به فلز ایجاد میکند. به همین دلیل فلنج رینگ جوینت در خطوطی که کنترل نشتی اهمیت بالایی دارد، مانند صنایع نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها و برخی تجهیزات فشار بالا مورد استفاده قرار میگیرد.
فلنج رینگ جوینت یکی از انواع تخصصی فلنجهای صنعتی است که برای ایجاد اتصال مطمئن در سیستمهای لولهکشی تحت فشار و دمای بالا استفاده میشود. برای آشنایی با مدلهای مختلف میتوانید انواع فلنج را نیز بررسی کنید.
جدول قیمت:
| سایز | کلاس فشار | متریال | نوع فلنج | قیمت روز | وضعیت |
|---|---|---|---|---|---|
| 2 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
| 3 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
| 4 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
| 6 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
| 8 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
| 10 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
| 12 اینچ | 600 | A105 | Weld Neck RTJ | استعلام قیمت | موجودی و قیمت روز |
فلنج رینگ جوینت نوعی فلنج با سطح آببندی شیاردار است که برای استفاده با گسکت فلزی رینگ جوینت طراحی میشود. رینگ درون شیار دو فلنج قرار گرفته و با اعمال نیروی مناسب توسط پیچ و مهره، آببندی اتصال را ایجاد میکند.
در این ساختار، سطح اصلی فلنجها مانند فلنجهای Raised Face به یکدیگر متکی نیست و وظیفه اصلی آببندی بر عهده رینگ فلزی و شیار ماشینکاریشده است. دقت ابعادی شیار و انتخاب صحیح رینگ اهمیت بسیار زیادی دارد.
استاندارد ASME B16.5 برای فلنجها و ابعاد اتصالات در محدوده سایزی مشخص استفاده میشود و برای سایزهای بزرگتر استاندارد ASME B16.47 مطرح است. مشخصات رینگهای فلزی نیز در ASME B16.20 تعریف میشود؛ بنابراین هنگام سفارش باید مشخصات فلنج و گسکت با یکدیگر تطبیق داده شوند.
عملکرد فلنج رینگ جوینت بر پایه آببندی فلزی است. ابتدا رینگ مناسب در شیار ماشینکاریشده فلنج قرار میگیرد. سپس دو فلنج مقابل یکدیگر قرار گرفته و پیچها به شکل یکنواخت سفت میشوند.
با افزایش نیروی پیچها، رینگ فلزی در شیار قرار گرفته و تغییر شکل کنترلشدهای در محل تماس ایجاد میکند. نتیجه این فرآیند، یک اتصال بسیار مقاوم در برابر فشار و شرایط سخت کاری است.
به همین دلیل کیفیت ماشینکاری شیار، سالم بودن رینگ، تطابق شماره رینگ با فلنج و رعایت گشتاور مناسب بستن پیچها اهمیت زیادی دارد. آسیب دیدن شیار یا استفاده از رینگ نامتناسب میتواند عملکرد آببندی اتصال را تحت تأثیر قرار دهد.
فلنج RTJ بیشتر در سیستمهایی استفاده میشود که فشار، دما یا حساسیت سیال باعث میشود آببندی اتصال اهمیت ویژهای داشته باشد.
مهمترین کاربردها عبارتاند از:
در چنین کاربردهایی، انتخاب فلنج نباید صرفاً بر اساس قیمت انجام شود و مشخصات فنی باید با طراحی خط و شرایط کاری مطابقت داشته باشد.
| سایز اسمی | DN | قطر خارجی تقریبی (mm) | ضخامت تقریبی (mm) | وزن WN کلاس 600 (kg) | وزن تقریبی Blind کلاس 600 (kg) |
|---|---|---|---|---|---|
| 1/2″ | 15 | 121 | 22.2 | 2 | 2 |
| 3/4″ | 20 | 130 | 25.4 | 4 | 3 |
| 1″ | 25 | 133 | 25.4 | 4 | 4 |
| 1 1/2″ | 40 | 155 | 31.8 | 8 | 8 |
| 2″ | 50 | 165 | 38.1 | 12 | 10 |
| 2 1/2″ | 65 | 190 | 38.1 | 18 | 15 |
| 3″ | 80 | 210 | 41.3 | 23 | 20 |
| 4″ | 100 | 275 | 47.6 | 42 | 41 |
| 6″ | 150 | 355 | 66.7 | 81 | 86 |
| 8″ | 200 | 420 | 81.0 | 120 | 140 |
| 10″ | 250 | 510 | 88.9 | 190 | 230 |
| 12″ | 300 | 560 | 95.3 | 225 | 295 |
RTJ در واقع نوع سطح آببندی فلنج است و میتواند در طراحیهای مختلف فلنج دیده شود. یکی از رایجترین گزینهها، Weld Neck RTJ است که برای سیستمهای فشار بالا انتخاب میشود.
از انواع قابل سفارش میتوان به موارد زیر اشاره کرد:
فلنج گلودار Weld Neck RTJ دارای گردن مخروطی و اتصال جوشی است. طراحی آن باعث انتقال مناسبتر تنش از فلنج به لوله میشود و برای خطوط فشار بالا، دمای بالا و شرایط دارای بارهای نوسانی گزینه مناسبی محسوب میشود.
فلنج کور رینگ جوینت برای مسدود کردن انتهای خطوط، نازلها یا بخشهایی از تجهیزات تحت فشار مورد استفاده قرار میگیرد. انتخاب کلاس فشار و متریال آن باید مطابق طراحی سیستم انجام شود.
در برخی کاربردها فلنج Slip-On با سطح RTJ نیز قابل استفاده است، هرچند انتخاب نوع اتصال به مشخصات پروژه و استاندارد طراحی وابسته است.
فلنج RTJ بر اساس شرایط کاری میتواند از متریالهای مختلف تولید شود. از متداولترین متریالها میتوان به فولاد کربنی، فولاد آلیاژی و فولاد زنگنزن اشاره کرد.
در پروژههای صنعتی، گریدهایی مانند ASTM A105 برای برخی فلنجهای فولادی فورجشده و گریدهای مختلف ASTM A182 برای فلنجهای استنلس استیل و آلیاژی مورد استفاده قرار میگیرند.
برای انتخاب متریال باید فشار، دمای کاری، نوع سیال، مقاومت خوردگی مورد نیاز و الزامات پروژه بررسی شود. به عنوان مثال، در محیطهایی که خوردگی اهمیت بالایی دارد، انتخاب استنلس استیل یا آلیاژ مناسب میتواند نسبت به فولاد کربنی گزینه مناسبتری باشد.
استاندارد یکی از مهمترین پارامترها هنگام خرید فلنج RTJ است. استاندارد ASME B16.5 برای بسیاری از فلنجهای صنعتی در سایزهای متداول استفاده میشود و ASME B16.47 برای فلنجهای سایز بزرگ کاربرد دارد.
همچنین برای گسکتهای فلزی Ring Type Joint، استاندارد ASME B16.20 اهمیت ویژهای دارد.
در سفارش فلنج باید حداقل موارد زیر مشخص باشد:
فلنجهای RTJ مطابق استانداردهای مربوطه در کلاسهای فشار مختلف عرضه میشوند. کلاسهای متداول شامل 150، 300، 400، 600، 900، 1500 و 2500 هستند.
نکته مهم این است که عدد کلاس را نباید به عنوان حداکثر فشار قابل تحمل فلنج در تمام شرایط در نظر گرفت. فشار مجاز به عواملی مانند متریال و دمای کاری وابسته است.
به همین دلیل برای انتخاب فلنج RTJ کلاس 600، 900، 1500 یا 2500 باید شرایط واقعی سرویس بررسی شود و صرفاً انتخاب کلاس بالاتر همیشه به معنی انتخاب بهتر نیست.
گسکت رینگ جوینت یک رینگ فلزی دقیقاً متناسب با شیار فلنج است. این گسکتها در انواع مختلفی تولید میشوند و انتخاب آنها باید بر اساس سایز، کلاس فشار، نوع فلنج، دما و جنس مورد نیاز انجام شود.
رینگهای RTJ معمولاً دارای مقاطع استاندارد مانند Oval و Octagonal هستند و شماره رینگ باید با شیار فلنج مطابقت داشته باشد.
استفاده از رینگ اشتباه، رینگ آسیبدیده یا رینگی که قبلاً در یک اتصال تحت فشار استفاده شده است، میتواند عملکرد آببندی را کاهش دهد. بنابراین در زمان نصب، وضعیت شیار و رینگ باید کنترل شود.
مهمترین مزایای استفاده از فلنج RTJ عبارتاند از:
البته عملکرد واقعی اتصال به طراحی، کیفیت ساخت، سلامت شیار، انتخاب صحیح رینگ و نحوه نصب وابسته است.
قیمت فلنج رینگ جوینت ثابت نیست و به چند عامل اصلی وابسته است. مهمترین عوامل عبارتاند از:
به همین دلیل قیمت یک فلنج RTJ دو اینچ کلاس 600 با فلنج RTJ هشت اینچ کلاس 1500 قابل مقایسه نیست.
برای دریافت قیمت دقیق، بهتر است سایز، کلاس فشار، متریال و استاندارد مورد نیاز را به واحد فروش اعلام کنید.
هنگام خرید فلنج رینگ جوینت، علاوه بر قیمت، کیفیت ماشینکاری شیار و تطابق ابعادی محصول با استاندارد اهمیت زیادی دارد.
برای پروژههای حساس بهتر است مدارکی مانند MTC، گواهی تست و مشخصات متریال نیز متناسب با الزامات پروژه درخواست شود.
همچنین اگر فلنج همراه با رینگ RTJ تهیه میشود، شماره و جنس رینگ باید با شیار فلنج مطابقت داشته باشد.
فلنج رینگ جوینت یا RTJ یکی از گزینههای تخصصی برای اتصالات صنعتی تحت فشار و دمای بالا است. ساختار شیاردار و استفاده از رینگ فلزی باعث میشود این نوع فلنج برای بسیاری از خطوط حساس نفت، گاز، پتروشیمی و تجهیزات فرآیندی مناسب باشد.
با این حال، انتخاب صحیح RTJ تنها بر اساس نام فلنج انجام نمیشود و باید سایز، کلاس فشار، متریال، استاندارد، نوع رینگ و شرایط کاری به صورت همزمان بررسی شوند.
برای خرید فلنج رینگ جوینت و استعلام قیمت روز فلنج RTJ میتوانید مشخصات فنی مورد نیاز پروژه را برای کارشناسان پارس فولاد ارسال کنید تا محصول متناسب با شرایط کاری شما پیشنهاد شود.
فلنج رینگ جوینت یا RTJ نوعی فلنج با شیار مخصوص برای قرارگیری گسکت فلزی رینگ جوینت است که برای ایجاد آببندی مطمئن در سیستمهای تحت فشار و دمای بالا استفاده میشود.
این فلنج بیشتر در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و خطوط فرآیندی فشار بالا استفاده میشود.
مهمترین تفاوت در روش آببندی است. در فلنج RF از گسکت روی سطح Raised Face استفاده میشود، اما در RTJ گسکت فلزی درون شیار مخصوص فلنج قرار میگیرد.
بله، RTJ برای بسیاری از سرویسهای فشار بالا طراحی شده است؛ اما کلاس فشار مناسب باید با توجه به متریال، دما و شرایط واقعی سرویس انتخاب شود.
گسکت RTJ یک رینگ فلزی دقیق است که در شیار مخصوص فلنج قرار میگیرد و وظیفه ایجاد آببندی اتصال را بر عهده دارد.
فلنج RTJ کلاس 600 در بسیاری از خطوط و تجهیزات صنعتی با فشار بالا، بهخصوص در صنایع نفت، گاز و پتروشیمی استفاده میشود.
قیمت به عواملی مانند سایز، کلاس فشار، متریال، نوع فلنج، استاندارد، برند سازنده و شرایط بازار بستگی دارد.
سایز، کلاس فشار، متریال، استاندارد، نوع فلنج، نوع رینگ، شرایط دما و فشار کاری و مدارک فنی مورد نیاز پروژه باید بررسی شوند.
