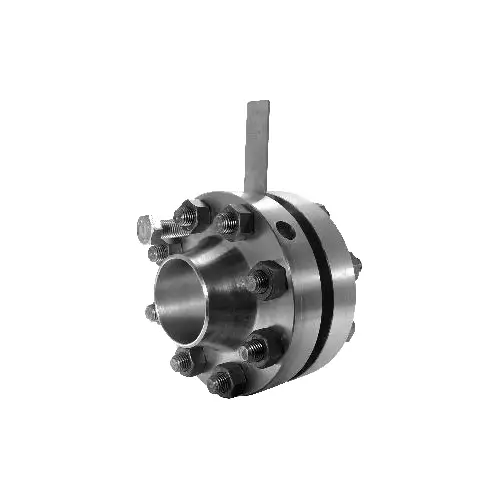

فلنج اوریفیس، ابزاری دقیق برای اندازه‌گیری جریان سیالات در خطوط لوله است. مناسب برای صنایع نفت، گاز، پتروشیمی و نیروگاهی، با طراحی استاندارد، قابلیت نصب آسان و سازگار با انواع ترانسمیتر و گیج فشار.
فلنج اوریفیس یکی از تجهیزات تخصصی مورد استفاده در سیستم‌های اندازه‌گیری جریان سیالات است که برای ایجاد شرایط مناسب جهت اندازه‌گیری دبی در خطوط لوله به کار می‌رود. این فلنج معمولاً همراه با یک اوریفیس پلیت و تجهیزات اندازه‌گیری اختلاف فشار استفاده می‌شود. با عبور سیال از روزنه اوریفیس پلیت، سرعت جریان و فشار در دو طرف پلیت تغییر می‌کند و اختلاف فشار ایجادشده می‌تواند برای محاسبه دبی مورد استفاده قرار گیرد.
فلنج اوریفیس که با نام‌هایی مانند Orifice Flange و فلنج اندازه‌گیری دبی نیز شناخته می‌شود، علاوه بر ایجاد اتصال مکانیکی بین اجزای خط لوله، محل مناسبی برای نصب اوریفیس پلیت و برداشت فشار فراهم می‌کند. به همین دلیل، انتخاب صحیح فلنج، پلیت و محل‌های فشارگیری تأثیر مستقیمی بر عملکرد سیستم اندازه‌گیری دارد.
برای بررسی انواع محصولات و دریافت قیمت روز فلنج می‌توانید دسته‌بندی فلنج‌ها را مشاهده کنید. برای اعلام قیمت دقیق نیز ارائه سایز، کلاس، جنس و مشخصات مورد نیاز پروژه ضروری است.
قیمت فلنج اوریفیس به عوامل مختلفی وابسته است و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها تعیین کرد. جنس، سایز، کلاس فشار، نوع فلنج، نوع اوریفیس پلیت، نقاط فشارگیری و کیفیت ماشین‌کاری از مهم‌ترین عوامل تأثیرگذار بر قیمت هستند.
| نوع فلنج اوریفیس | کلاس فشار | جنس | قیمت |
|---|---|---|---|
| اوریفیس گلودار | 150 | کربن استیل | استعلام قیمت |
| اوریفیس گلودار | 300 | کربن استیل | استعلام قیمت |
| اوریفیس گلودار | 600 | کربن استیل | استعلام قیمت |
| اوریفیس اسلیپون | 150 | کربن استیل / استنلس استیل | استعلام قیمت |
| اوریفیس اسلیپون | 300 | کربن استیل / استنلس استیل | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
فلنج اوریفیس نوعی فلنج تخصصی است که برای نصب اوریفیس پلیت در مسیر جریان و اندازه‌گیری اختلاف فشار طراحی شده است. در این مجموعه، یک صفحه دارای روزنه مشخص در مسیر عبور سیال قرار می‌گیرد. زمانی که سیال از این روزنه عبور می‌کند، الگوی جریان و فشار تغییر می‌کند و این اختلاف فشار توسط نقاط فشارگیری یا تجهیزات متصل به آن برداشت می‌شود.
اطلاعات اختلاف فشار می‌تواند توسط تجهیزاتی مانند ترانسمیتر اختلاف فشار دریافت شود و با استفاده از روابط و ضرایب مربوط به اندازه‌گیری اوریفیس، دبی جریان محاسبه شود. بنابراین فلنج اوریفیس به تنهایی یک دبی‌سنج کامل نیست، بلکه بخشی از مجموعه اندازه‌گیری جریان محسوب می‌شود.
استفاده از این روش در بسیاری از خطوط فرآیندی به دلیل ساختار نسبتاً ساده، قابلیت استفاده در سایزها و کلاس‌های مختلف و امکان اتصال به تجهیزات اندازه‌گیری رایج است.
برای عملکرد صحیح یک سیستم اندازه‌گیری مبتنی بر اوریفیس، چند جزء اصلی در کنار یکدیگر قرار می‌گیرند:
فلنج اوریفیس در صنایع مختلفی که اندازه‌گیری و پایش جریان سیال اهمیت دارد، مورد استفاده قرار می‌گیرد. از مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:
البته انتخاب اوریفیس برای یک سرویس مشخص باید با توجه به نوع سیال، فشار، دما، محدوده دبی، افت فشار مجاز و الزامات طراحی انجام شود.
فلنج اوریفیس و مجموعه اندازه‌گیری مبتنی بر اوریفیس به دلیل ساختار نسبتاً ساده و قابلیت استفاده در بسیاری از سیستم‌های صنعتی، مزایای متعددی دارند:
| ویژگی | مشخصات |
|---|---|
| نام انگلیسی | Orifice Flange |
| کاربرد اصلی | ایجاد شرایط مناسب برای اندازه‌گیری جریان |
| جزء اندازه‌گیری | Orifice Plate |
| استاندارد مرتبط | ASME B16.36 و استانداردهای اندازه‌گیری مرتبط |
| استاندارد اندازه‌گیری | ISO 5167 در کاربردهای مشمول آن |
| جنس‌های رایج | کربن استیل، استنلس استیل و آلیاژهای مناسب سرویس |
| کلاس‌های رایج | 150، 300، 600 و بالاتر بر اساس طراحی |
| نوع اتصال | گلودار، اسلیپون و سایر پیکربندی‌های مورد نیاز پروژه |
| فشارگیری | از طریق نقاط فشارگیری تعبیه‌شده در فلنج |
فلنج اوریفیس گلودار یا Orifice Weld Neck Flange یکی از انواع مورد استفاده در سیستم‌های صنعتی است. طراحی گلودار و اتصال جوشی آن باعث می‌شود در بسیاری از خطوط با شرایط کاری حساس و فشار بالاتر مورد توجه قرار گیرد. انتخاب این نوع فلنج باید بر اساس طراحی خط، جنس لوله و کلاس فشار انجام شود.
فلنج اوریفیس اسلیپون از نظر نصب می‌تواند ساده‌تر از نوع گلودار باشد و در برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد. با این حال، انتخاب بین اسلیپون و گلودار باید بر اساس شرایط سرویس و الزامات مهندسی پروژه انجام شود.
در پروژه‌هایی که استفاده از فلنج با ساختار ساده‌تر و نصب آسان‌تر مدنظر است، می‌توان مشخصات فلنج اسلیپون را نیز بررسی کرد.
فلنج‌های اوریفیس در کلاس‌های فشاری مختلف تولید می‌شوند. کلاس‌های 150، 300 و 600 از گزینه‌های رایج هستند و در برخی پروژه‌ها کلاس‌های بالاتر نیز مورد استفاده قرار می‌گیرند. کلاس فشار به تنهایی تعیین‌کننده فشار مجاز کاری نیست و باید اثر دما، جنس و استاندارد مربوطه نیز در نظر گرفته شود.
اوریفیس پلیت بخش مهم سیستم اندازه‌گیری است و نوع روزنه آن باید متناسب با شرایط سیال و هدف اندازه‌گیری انتخاب شود. از انواع رایج می‌توان به موارد زیر اشاره کرد:
انتخاب نوع اوریفیس پلیت باید بر اساس استاندارد اندازه‌گیری، نوع سیال، محدوده دبی و شرایط فرآیندی انجام شود و نمی‌توان یک نوع پلیت را برای همه سرویس‌ها مناسب دانست.
یکی از تفاوت‌های اصلی فلنج اوریفیس با فلنج‌های معمولی، وجود محل‌های مشخص برای برداشت فشار است. این نقاط امکان اندازه‌گیری فشار در دو طرف اوریفیس پلیت را فراهم می‌کنند.
دقت محل فشارگیری، کیفیت ساخت فلنج، وضعیت سطح آب‌بندی و نصب صحیح پلیت همگی می‌توانند بر کیفیت اندازه‌گیری تأثیر بگذارند. به همین دلیل، اجرای دقیق نصب و رعایت استانداردهای مرتبط با اندازه‌گیری جریان اهمیت زیادی دارد.
| ویژگی | فلنج اوریفیس | فلنج معمولی |
|---|---|---|
| کاربرد اصلی | اندازه‌گیری جریان و اتصال خط | اتصال اجزای سیستم پایپینگ |
| اوریفیس پلیت | مورد استفاده قرار می‌گیرد | معمولاً ندارد |
| نقاط فشارگیری | دارد | معمولاً ندارد |
| اتصال به تجهیزات اندازه‌گیری | امکان اتصال به سیستم اختلاف فشار | هدف اصلی نیست |
| کاربرد فرآیندی | پایش دبی | اتصال مکانیکی و آب‌بندی |
هنگام خرید فلنج اوریفیس باید مشخصات فنی سیستم به‌طور کامل بررسی شود. مهم‌ترین موارد عبارت‌اند از:
همچنین باید مشخصات فلنج و اوریفیس پلیت با طراحی فرآیند و الزامات اندازه‌گیری پروژه مطابقت داشته باشد.
فلنج اوریفیس تنها یک اتصال مکانیکی در خط لوله نیست و بخشی از مجموعه اندازه‌گیری جریان محسوب می‌شود. بنابراین کوچک‌ترین خطا در انتخاب سایز، پلیت، محل فشارگیری یا مشخصات نصب می‌تواند بر عملکرد سیستم اندازه‌گیری تأثیر بگذارد.
به همین دلیل بهتر است قبل از خرید، مشخصات فرآیندی و استاندارد مورد نیاز پروژه بررسی شود و فلنج، اوریفیس پلیت و تجهیزات اندازه‌گیری با یکدیگر سازگاری داشته باشند.
فلنج اوریفیس نوعی فلنج تخصصی است که برای نصب اوریفیس پلیت و ایجاد نقاط مناسب برای برداشت اختلاف فشار در سیستم‌های اندازه‌گیری جریان استفاده می‌شود.
این فلنج در سیستم‌های اندازه‌گیری جریان گاز، مایعات و برخی سرویس‌های بخار در صنایع نفت، گاز، پتروشیمی، نیروگاه و سایر واحدهای صنعتی مورد استفاده قرار می‌گیرد.
اوریفیس پلیت با ایجاد یک روزنه مشخص در مسیر جریان باعث ایجاد اختلاف فشار می‌شود. این اختلاف فشار با استفاده از تجهیزات مناسب می‌تواند برای محاسبه دبی جریان مورد استفاده قرار گیرد.
بله. در یک سیستم اندازه‌گیری متداول، فشار دو طرف اوریفیس توسط نقاط فشارگیری برداشت و به ترانسمیتر اختلاف فشار منتقل می‌شود تا اطلاعات لازم برای محاسبه دبی فراهم شود.
سایز، جنس، کلاس فشار، نوع فلنج، نوع اوریفیس پلیت، کیفیت ماشین‌کاری، نقاط فشارگیری و شرایط بازار از مهم‌ترین عوامل مؤثر بر قیمت فلنج اوریفیس هستند.
فلنج اوریفیس یکی از اجزای مهم در سیستم‌های اندازه‌گیری جریان است که در کنار اوریفیس پلیت و تجهیزات اختلاف فشار، امکان پایش دبی سیال را فراهم می‌کند. این فلنج در انواع مختلفی مانند گلودار و اسلیپون و با متریال و کلاس‌های فشاری متنوع تولید می‌شود.
برای انتخاب صحیح باید مشخصاتی مانند سایز خط، جنس، کلاس فشار، نوع سیال، محدوده جریان، نوع اوریفیس پلیت و استاندارد اندازه‌گیری بررسی شود. انتخاب دقیق این موارد می‌تواند به عملکرد مطمئن‌تر و اندازه‌گیری مناسب‌تر در سیستم‌های صنعتی کمک کند.
برای استعلام قیمت فلنج اوریفیس و دریافت مشاوره رایگان جهت انتخاب محصول متناسب با مشخصات پروژه، با کارشناسان پارس فولاد تماس بگیرید.
