فلنج لپ جوینت (LPJ) با طراحی خاص و قابلیت چرخش روی لوله، نصب آسان و تنظیم دقیق اتصال را فراهم می‌کند. مناسب برای سیستم‌های پایپینگ با نیاز به جداسازی سریع و مقاوم در برابر خوردگی است. این فلنج با استاندارد ASME B16.5 و جنس کربن استیل یا استنلس استیل تولید می‌شود و در صنایع مختلف کاربرد گسترده دارد.

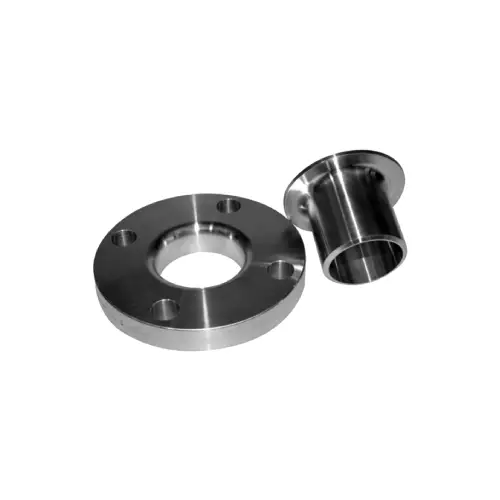

فلنج لپ جوینت یکی از انواع فلنج‌های پرکاربرد در سیستم‌های لوله‌کشی است که به دلیل طراحی خاص و قابلیت چرخش روی استاب اِند، نصب و هم‌راستا کردن اتصالات را ساده‌تر می‌کند. این فلنج که با نام فلنج LPJ یا Lap Joint Flange نیز شناخته می‌شود، از دو بخش اصلی شامل رینگ فلنج و استاب اِند تشکیل می‌شود. برخلاف برخی فلنج‌های جوشی، رینگ لپ جوینت مستقیماً به لوله جوش داده نمی‌شود و روی استاب اِند قرار می‌گیرد.
قابلیت چرخش رینگ فلنج یکی از مهم‌ترین ویژگی‌های این اتصال است. این ویژگی به اپراتور اجازه می‌دهد سوراخ‌های پیچ فلنج را هنگام مونتاژ به‌راحتی با فلنج مقابل تراز کند. به همین دلیل، فلنج لپ جوینت در خطوطی که باز و بسته کردن اتصال، تعمیرات و بازرسی دوره‌ای اهمیت زیادی دارد، گزینه‌ای کاربردی محسوب می‌شود.
برای اطلاع از قیمت روز و دریافت مشاوره خرید، می‌توانید لیست قیمت فلنج را بررسی کرده و مشخصات محصول مورد نیاز خود را با کارشناسان فروش در میان بگذارید.
قیمت فلنج لپ جوینت به عوامل مختلفی مانند جنس، سایز، کلاس فشار، ضخامت، استاندارد ساخت و نوع استاب اِند وابسته است. همچنین تغییر قیمت مواد اولیه و شرایط بازار فولاد و استنلس استیل می‌تواند باعث تغییر قیمت نهایی محصول شود.
| نوع فلنج لپ جوینت | سایز | کلاس | قیمت |
|---|---|---|---|
| لپ جوینت کربن استیل | سایزهای مختلف | 150 | استعلام قیمت |
| لپ جوینت کربن استیل | سایزهای مختلف | 300 | استعلام قیمت |
| لپ جوینت استنلس استیل | سایزهای مختلف | 150 | استعلام قیمت |
| لپ جوینت استنلس استیل | سایزهای مختلف | 300 | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
فلنج لپ جوینت یک اتصال فلنجی است که برای اتصال لوله به تجهیزات، شیرآلات یا سایر اجزای سیستم پایپینگ مورد استفاده قرار می‌گیرد. این فلنج معمولاً همراه با استاب اِند (Stub End) نصب می‌شود. استاب اِند به لوله جوش داده شده و رینگ فلنج لپ جوینت روی قسمت لبه‌دار آن قرار می‌گیرد.
در این ساختار، فلنج قابلیت چرخش نسبت به استاب اِند را دارد. بنابراین برخلاف فلنج‌هایی که جهت سوراخ‌های پیچ آن‌ها از ابتدا باید دقیق تنظیم شود، در فلنج لپ جوینت امکان چرخاندن رینگ و تنظیم موقعیت سوراخ‌ها در زمان نصب وجود دارد.
این ویژگی باعث می‌شود فرآیند مونتاژ و دمونتاژ خطوط لوله سریع‌تر انجام شود و در پروژه‌هایی که نیاز به تعمیر، بازرسی یا جداسازی مکرر دارند، زمان توقف سیستم کاهش پیدا کند.
سیستم اتصال لپ جوینت از دو بخش اصلی تشکیل می‌شود:
در این نوع اتصال، انتخاب صحیح استاب اِند اهمیت زیادی دارد؛ زیرا سطح آب‌بندی و بخش اصلی در تماس با سیال در این قسمت قرار می‌گیرد. در کاربردهای خورنده، می‌توان از استاب اِند با جنس مقاوم‌تر در برابر خوردگی استفاده کرد و رینگ فلنج را متناسب با شرایط مکانیکی سیستم انتخاب نمود.
به دلیل امکان جداسازی آسان و قابلیت چرخش رینگ، فلنج LPJ در بخش‌های مختلف صنعت مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:
طراحی خاص این فلنج باعث شده در پروژه‌هایی که سهولت نصب و نگهداری اهمیت دارد، مورد توجه قرار گیرد. مهم‌ترین مزایای فلنج لپ جوینت عبارت‌اند از:
| ویژگی | مشخصات |
|---|---|
| نام انگلیسی | Lap Joint Flange |
| نام اختصاری | LPJ / LJ |
| اجزای اصلی | رینگ فلنج + استاب اِند |
| استاندارد ابعادی | ASME B16.5 در محدوده کاربرد این استاندارد |
| جنس‌های رایج | کربن استیل، استنلس استیل و آلیاژهای مناسب کاربرد |
| نوع اتصال | فلنجی با استاب اِند |
| ویژگی مهم | قابلیت چرخش رینگ فلنج |
| کاربرد اصلی | سیستم‌های نیازمند مونتاژ، دمونتاژ و تنظیم آسان |
فلنج‌های لپ جوینت کربن استیل برای کاربردهایی که مقاومت مکانیکی مناسب و هزینه اقتصادی اهمیت دارد، مورد استفاده قرار می‌گیرند. انتخاب گرید و مشخصات متریال باید بر اساس فشار، دما و شرایط سرویس انجام شود.
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، استفاده از استنلس استیل می‌تواند انتخاب مناسبی باشد. در این حالت، جنس استاب اِند نیز باید با شرایط سیال و الزامات خوردگی سیستم سازگار باشد.
فلنج‌های لپ جوینت در کلاس‌های فشاری مختلف تولید می‌شوند. کلاس‌های رایج شامل 150، 300 و در برخی کاربردها کلاس‌های بالاتر هستند. انتخاب کلاس مناسب تنها بر اساس عدد کلاس انجام نمی‌شود و باید فشار، دمای کاری، جنس و استاندارد مربوطه نیز بررسی شود.
استاب اِند یکی از مهم‌ترین اجزای اتصال لپ جوینت است. این قطعه به انتهای لوله جوش داده می‌شود و رینگ فلنج روی آن قرار می‌گیرد. استاب اِندها از نظر طراحی و طول در انواع مختلفی تولید می‌شوند و انتخاب آن‌ها باید بر اساس استاندارد، ضخامت لوله و شرایط کاری سیستم انجام شود.
در کاربردهای مختلف ممکن است از استاب اِندهای مناسب برای سرویس‌های عمومی یا انواع مقاوم‌تر در برابر خوردگی استفاده شود. در بسیاری از سیستم‌ها، استفاده از استاب اِند مناسب می‌تواند امکان کاهش هزینه متریال بخش رینگ فلنج را نیز فراهم کند؛ البته این موضوع باید با توجه به طراحی مهندسی و شرایط سرویس بررسی شود.
| ویژگی | فلنج لپ جوینت | فلنج اسلیپون |
|---|---|---|
| قابلیت چرخش رینگ | دارد | ندارد |
| استاب اِند | نیاز دارد | نیاز ندارد |
| سهولت تراز کردن پیچ‌ها | بسیار مناسب | محدودتر |
| مناسب برای جداسازی مکرر | مناسب | مناسب، اما با انعطاف کمتر |
| نوع اتصال به لوله | از طریق استاب اِند | اتصال مستقیم با جوش |
اگر بین این دو نوع فلنج مردد هستید، انتخاب باید بر اساس طراحی سیستم، تعداد دفعات باز و بسته شدن اتصال، شرایط سیال و الزامات تعمیر و نگهداری انجام شود. برای مشاهده گزینه دیگر می‌توانید مشخصات فلنج اسلیپون را نیز بررسی کنید.
در بخش‌هایی از سیستم که نیاز به مسدود کردن انتهای خط لوله یا یک نازل وجود دارد، فلنج کور یکی از گزینه‌های کاربردی محسوب می‌شود.
فلنج لپ جوینت و فلنج گلودار جوشی از نظر ساختار و نحوه اتصال تفاوت قابل توجهی دارند. فلنج گلودار جوشی مستقیماً به لوله جوش داده می‌شود و گردن مخروطی آن باعث انتقال تدریجی تنش در اتصال می‌شود. در مقابل، فلنج لپ جوینت با استاب اِند مورد استفاده قرار می‌گیرد و رینگ آن قابلیت چرخش دارد.
به همین دلیل، فلنج لپ جوینت بیشتر برای شرایطی جذاب است که سهولت مونتاژ و دمونتاژ اهمیت دارد؛ در حالی که فلنج گلودار جوشی در بسیاری از سرویس‌های حساس و شرایطی که اتصال مقاوم و یکپارچه اهمیت بیشتری دارد، مورد توجه قرار می‌گیرد.
برای خرید فلنج لپ جوینت باید مجموعه‌ای از مشخصات فنی را بررسی کرد. تنها انتخاب سایز فلنج برای اطمینان از عملکرد مناسب کافی نیست. مهم‌ترین موارد عبارت‌اند از:
در پروژه‌های صنعتی بهتر است مشخصات فلنج و استاب اِند با مدارک مهندسی و استانداردهای مورد استفاده در پروژه تطبیق داده شود.
انتخاب فلنج مناسب در پروژه‌های پایپینگ باید بر اساس مشخصات فنی و شرایط واقعی سرویس انجام شود. بررسی جنس، استاندارد، سایز، کلاس فشار و نوع استاب اِند قبل از خرید می‌تواند از انتخاب اشتباه و هزینه‌های اضافی در زمان نصب یا تعمیرات جلوگیری کند.
پارس فولاد با ارائه انواع فلنج و اتصالات صنعتی، امکان بررسی گزینه‌های مختلف را برای پروژه‌های لوله‌کشی فراهم می‌کند. برای دریافت اطلاعات فنی، استعلام قیمت و انتخاب محصول متناسب با نیاز پروژه، می‌توانید با کارشناسان مجموعه تماس بگیرید.
فلنج لپ جوینت نوعی فلنج است که همراه با استاب اِند استفاده می‌شود و رینگ آن قابلیت چرخش دارد. این ویژگی باعث سهولت در تراز کردن سوراخ‌های پیچ و نصب اتصال می‌شود.
بله. ساختار استاندارد اتصال لپ جوینت به گونه‌ای است که رینگ فلنج روی استاب اِند قرار می‌گیرد و استاب اِند به لوله متصل می‌شود.
قابلیت چرخش رینگ و سهولت در تراز کردن پیچ‌ها از مهم‌ترین مزایای این نوع فلنج است. این ویژگی به‌خصوص در خطوطی که نیاز به باز و بسته شدن مکرر دارند، اهمیت زیادی دارد.
این فلنج در سیستم‌های پایپینگ صنعتی، خطوط انتقال آب، برخی کاربردهای شیمیایی و سیستم‌هایی که نیاز به تعمیر و جداسازی دوره‌ای دارند، مورد استفاده قرار می‌گیرد.
جنس، سایز، کلاس فشار، استاندارد، ضخامت، نوع استاب اِند و شرایط بازار از مهم‌ترین عوامل تأثیرگذار بر قیمت فلنج لپ جوینت هستند.
فلنج لپ جوینت یا LPJ یکی از گزینه‌های کاربردی برای سیستم‌هایی است که در آن‌ها سهولت نصب، تراز کردن پیچ‌ها و امکان جداسازی مکرر اهمیت دارد. این فلنج به همراه استاب اِند استفاده می‌شود و قابلیت چرخش رینگ آن باعث می‌شود فرآیند مونتاژ و تعمیرات ساده‌تر شود.
انتخاب صحیح فلنج لپ جوینت باید بر اساس سایز، کلاس فشار، جنس، استاندارد، نوع سیال و شرایط دمایی و فشاری سیستم انجام شود. برای اطلاع از قیمت روز و انتخاب محصول مناسب، با کارشناسان پارس فولاد تماس بگیرید.
جهت استعلام قیمت فلنج لپ جوینت و دریافت مشاوره خرید با پارس فولاد تماس بگیرید.
