خرید و استعلام قیمت شیر دیافراگمی فولادی دستی و پنوماتیک؛ بررسی مشخصات فنی، انواع دیافراگم، لاینر، کاربردها و راهنمای انتخاب از پارس فولاد.

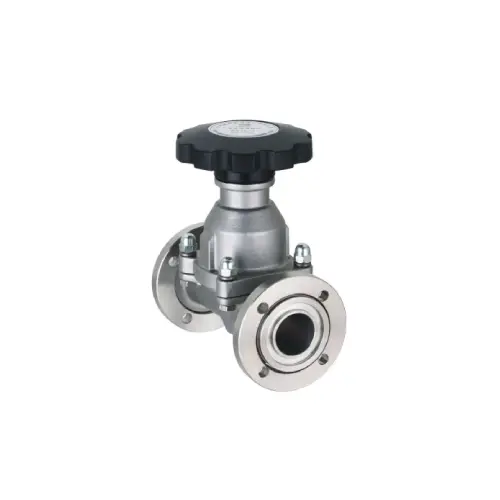

شیر دیافراگمی فولادی یکی از انواع شیرآلات صنعتی است که برای قطع، وصل یا کنترل جریان سیال در خطوط لوله مورد استفاده قرار میگیرد. در این نوع شیر، یک دیافراگم انعطافپذیر نقش اصلی را در کنترل مسیر جریان بر عهده دارد و ساختار آن بهگونهای است که بخشهای مکانیکی عملگر از سیال جدا میشوند.
این ویژگی باعث شده دیافراگم ولو فولادی در بسیاری از سیستمهای صنعتی، بهخصوص در شرایطی که کنترل نشتی، سازگاری متریال با سیال و قابلیت نگهداری اهمیت دارد، مورد توجه قرار گیرد.
برای خرید شیر دیافراگمی فولادی باید عواملی مانند جنس بدنه، متریال دیافراگم و لاینر، نوع اتصال، سایز، فشار و دمای کاری، نوع عملگر و سازگاری متریال با سیال بررسی شوند. انتخاب صحیح این مشخصات میتواند تأثیر مستقیمی بر عملکرد و طول عمر شیر داشته باشد.
قیمت شیر دیافراگمی فولادی ثابت نیست و بر اساس مشخصات فنی محصول، برند، متریال و شرایط بازار تعیین میشود. به همین دلیل برای دریافت قیمت دقیق بهتر است مشخصات مورد نیاز پروژه هنگام استعلام اعلام شود.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
جنس بدنه: نوع فولاد و گرید مورد استفاده در بدنه شیر یکی از عوامل اصلی تعیین قیمت است.
جنس دیافراگم: انتخاب متریال دیافراگم باید بر اساس نوع سیال، دما و شرایط کاری انجام شود و میتواند بر قیمت نهایی تأثیر بگذارد.
لاینر داخلی: در مدلهای لاینردار، جنس پوشش داخلی و نوع طراحی شیر بر قیمت اثرگذار است.
سایز شیر: با تغییر سایز و ابعاد، وزن و میزان مواد اولیه مورد استفاده نیز تغییر میکند.
فشار و دمای کاری: شیرهایی که برای شرایط کاری خاص طراحی شدهاند ممکن است مشخصات و قیمت متفاوتی داشته باشند.
نوع عملگر: مدل دستی و مدل مجهز به اکچویتور پنوماتیک از نظر ساختار و تجهیزات جانبی تفاوت دارند.
برند و کشور سازنده: برند، کیفیت ساخت و کشور تولیدکننده نیز میتوانند باعث اختلاف قیمت شوند.
با توجه به نوسانات بازار، برای اطلاع از قیمت روز شیر دیافراگمی فولادی بهتر است موجودی و مشخصات فنی محصول مورد نظر در زمان خرید استعلام شود.
مکانیزم این شیر بر اساس حرکت یک دیافراگم انعطافپذیر طراحی شده است. با حرکت عملگر، دیافراگم به سمت محل آببندی حرکت کرده و مسیر عبور سیال را محدود یا مسدود میکند. با حرکت در جهت مخالف نیز مسیر جریان مجدداً باز میشود.
یکی از ویژگیهای مهم این طراحی، جداسازی بخشهای مکانیکی عملگر از سیال است. این ساختار میتواند تماس اجزای متحرک با سیال را کاهش داده و در کاربردهای مناسب، نگهداری سیستم را سادهتر کند.
عملکرد نهایی شیر به طراحی بدنه، جنس دیافراگم، نوع لاینر و شرایط کاری وابسته است؛ بنابراین انتخاب متریال سازگار با سیال اهمیت زیادی دارد.
شیرهای دیافراگمی را میتوان بر اساس نوع عملگر و ساختار به مدلهای مختلف تقسیم کرد.
در مدل دستی، باز و بسته شدن شیر توسط فلکه یا مکانیزم دستی انجام میشود. این نوع برای سیستمهایی مناسب است که تعداد دفعات تغییر وضعیت شیر محدود بوده یا نیازی به کنترل اتوماتیک وجود ندارد.
ساختار ساده و عدم نیاز به تجهیزات کنترلی جانبی از ویژگیهای این مدل است.
در شیر دیافراگمی پنوماتیک، یک اکچویتور با استفاده از هوای فشرده عملیات باز و بسته شدن یا کنترل شیر را انجام میدهد.
این مدل در خطوط تولید و سیستمهایی که نیاز به اتوماسیون فرآیند وجود دارد کاربرد دارد. هنگام انتخاب آن علاوه بر مشخصات شیر، مشخصات اکچویتور و شرایط کنترلی سیستم نیز باید بررسی شود.
در برخی کاربردها سطح داخلی در تماس با سیال دارای لاینر مناسب است. هدف از استفاده از لاینر میتواند ایجاد سازگاری بیشتر میان سطح داخلی شیر و سیال فرآیندی باشد.
انتخاب جنس لاینر باید بر اساس ترکیب شیمیایی سیال، دما، فشار و توصیه سازنده انجام شود.
در صورتی که هدف اصلی قطع و وصل کامل جریان باشد، بسته به شرایط پروژه میتوان شیر کشویی فولادی را نیز بررسی کرد.
بدنه شیر دیافراگمی فولادی میتواند بر اساس کاربرد از فولاد کربنی یا فولادهای آلیاژی مناسب تولید شود. یکی از متریالهایی که ممکن است در برخی بدنههای فولادی مورد استفاده قرار گیرد ASTM A216 WCB است؛ با این حال گرید واقعی باید از مشخصات فنی همان محصول بررسی شود.
متریال دیافراگم نیز اهمیت زیادی دارد. مواد الاستومری و متریالهایی بر پایه PTFE با توجه به طراحی شیر و شرایط سیال میتوانند مورد استفاده قرار گیرند.
نمیتوان یک نوع دیافراگم را برای تمام مواد شیمیایی مناسب دانست. سازگاری شیمیایی، دمای کاری و فشار سیستم باید پیش از انتخاب بررسی شوند.
| مشخصه | توضیحات |
|---|---|
| نوع محصول | شیر دیافراگمی فولادی |
| جنس بدنه | فولاد کربنی یا آلیاژی بر اساس مدل |
| نوع کنترل | دستی یا پنوماتیک |
| متریال دیافراگم | بر اساس سیال و شرایط کاری |
| لاینر | متناسب با طراحی و کاربرد |
| سایز | بر اساس مشخصات خط لوله |
| فشار کاری | طبق مشخصات سازنده و مدل |
| دمای کاری | وابسته به بدنه، دیافراگم و لاینر |
| نوع اتصال | بر اساس مدل و طراحی |
| کاربرد | صنایع شیمیایی، پتروشیمی، آب و فاضلاب و سایر فرآیندهای سازگار |
مشخصات جدول عمومی هستند و برای انتخاب نهایی باید دیتاشیت محصول و شرایط واقعی پروژه بررسی شود.
نوع طراحی و قابلیت جداسازی بخش مکانیکی از سیال باعث شده است شیر دیافراگمی در طیف مختلفی از سیستمهای صنعتی مورد استفاده قرار گیرد.
در خطوط انتقال برخی مواد شیمیایی، انتخاب صحیح متریال در تماس با سیال اهمیت زیادی دارد. شیر دیافراگمی لاینردار میتواند با انتخاب لاینر و دیافراگم سازگار، برای برخی از این کاربردها مورد استفاده قرار گیرد.
در سیستمهای تصفیه آب و فاضلاب نیز شیرهای دیافراگمی برای کنترل جریان در بخشهای مختلف قابل استفاده هستند. نوع شیر باید متناسب با ترکیب سیال و شرایط خط انتخاب شود.
در برخی خطوط فرآیندی که جداسازی مکانیزم عملگر از سیال اهمیت دارد، استفاده از دیافراگم ولو میتواند گزینه قابل بررسی باشد.
در صنایع غذایی و دارویی نیز شیرهای دیافراگمی کاربرد دارند، اما برای کاربردهای بهداشتی باید از مدلها و متریالهایی استفاده شود که مشخصاً برای الزامات بهداشتی همان فرآیند طراحی و تأیید شده باشند.
یکی از مزایای مهم این شیر، جداسازی بخشهای مکانیکی از سیال توسط دیافراگم است. همچنین با انتخاب صحیح متریال میتوان آن را برای طیف متنوعی از سیالات و شرایط فرآیندی به کار گرفت.
ساختار نسبتاً ساده، قابلیت استفاده از عملگر دستی یا اتوماتیک و امکان استفاده از لاینر در برخی مدلها از دیگر ویژگیهای این شیر هستند.
البته عملکرد مناسب این مزایا وابسته به انتخاب صحیح شیر است و عواملی مانند فشار، دما، نوع سیال و تعداد سیکلهای کاری باید در نظر گرفته شوند.
پیش از خرید بهتر است اطلاعات فنی پروژه مشخص شود. انتخاب شیر تنها بر اساس سایز یا قیمت میتواند باعث انتخاب محصول نامناسب شود.
هنگام استعلام خرید بهتر است اطلاعات زیر را اعلام کنید:
با ارائه این اطلاعات، بررسی محصول مناسب و اعلام قیمت دقیقتر امکانپذیر خواهد بود.
تفاوت اصلی این دو مدل در نحوه عملکرد آنهاست. شیر دستی توسط اپراتور باز و بسته میشود، در حالی که مدل پنوماتیک میتواند از طریق سیستم هوای فشرده و تجهیزات کنترلی فرمان بگیرد.
برای خطوطی که شیر به دفعات کمی تغییر وضعیت میدهد، مدل دستی میتواند گزینه سادهتری باشد. در مقابل، در فرآیندهای اتوماتیک یا سیستمهایی که نیاز به کنترل از راه دور دارند، مدل پنوماتیک گزینه مناسبتری است.
در زمان خرید شیر دیافراگمی فولادی، تطابق مشخصات محصول با شرایط کاری پروژه اهمیت بیشتری از انتخاب صرفاً بر اساس قیمت دارد.
برای بررسی موجودی، دریافت مشاوره و اطلاع از قیمت شیر دیافراگمی فولادی میتوانید مشخصات مورد نیاز شامل سایز، فشار، دما، نوع سیال، جنس و نوع عملگر را در اختیار کارشناسان فروش پارس فولاد قرار دهید.
برای مشاهده سایر محصولات و بررسی قیمت شیر فولادی نیز میتوانید به دستهبندی مربوط به شیرآلات فولادی مراجعه کنید.
نوعی شیر صنعتی است که در آن یک دیافراگم انعطافپذیر برای کنترل یا قطع و وصل جریان استفاده میشود و بخش مکانیکی عملگر را از سیال جدا میکند.
جنس بدنه، سایز، متریال دیافراگم و لاینر، فشار و دمای کاری، نوع اتصال، برند و دستی یا پنوماتیک بودن از عوامل مهم تعیین قیمت هستند.
هیچکدام بهطور مطلق بهتر نیستند. برای کنترل ساده میتوان از مدل دستی استفاده کرد، در حالی که مدل پنوماتیک برای اتوماسیون و کنترل از راه دور مناسبتر است.
سایز، فشار و دمای کاری، نوع سیال، جنس مورد نیاز، نوع اتصال، نوع دیافراگم و دستی یا پنوماتیک بودن شیر از اطلاعات مهم برای انتخاب محصول هستند.
برخی مدلها میتوانند برای سیالات خورنده مناسب باشند، اما این موضوع به سازگاری جنس دیافراگم، لاینر و سایر بخشهای در تماس با سیال بستگی دارد.
شیرهای دیافراگمی در این صنایع کاربرد دارند، اما برای فرآیندهای بهداشتی باید مدل دارای طراحی، متریال و استانداردهای متناسب با الزامات همان فرآیند انتخاب شود.
اعلام سایز، تعداد، فشار، دما، سیال، جنس بدنه، نوع دیافراگم و نوع عملگر باعث میشود قیمت و محصول مناسب با دقت بیشتری بررسی شود.
