شیر سه راهی استیل (3-Way Valve) L/T پورت برای تقسیم یا تغییر مسیر سیالات صنعتی. خرید انواع شیر سه راهی استیل 304/316 با دوام بالا و قیمت عالی.

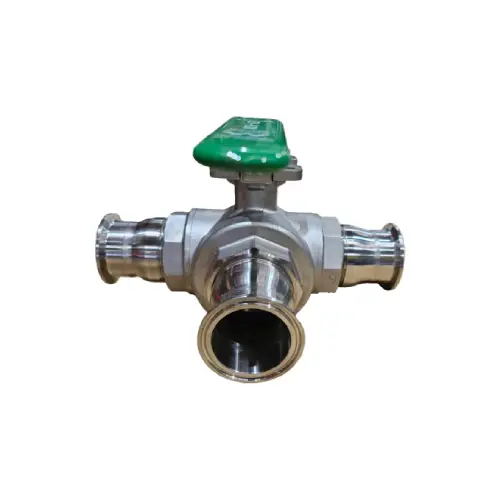

شیر سه راهی استیل یکی از تجهیزات مهم برای مدیریت مسیر حرکت سیالات در خطوط لوله است. این شیر با داشتن سه مسیر ارتباطی، امکان تغییر جهت جریان، انتخاب یکی از مسیرهای خروجی یا در برخی طراحیها ترکیب و توزیع جریان را فراهم میکند. استفاده از استنلس استیل در ساخت بدنه و قطعات اصلی نیز باعث شده این محصول برای بسیاری از محیطهای صنعتی که مقاومت در برابر خوردگی و شرایط کاری سخت اهمیت دارد، گزینهای کاربردی باشد.
شیر سه راهی استیل در مدلها و مشخصات مختلفی تولید میشود و انتخاب آن باید بر اساس نوع سیال، فشار و دمای کاری، سایز خط، نوع اتصال و نحوه کنترل جریان انجام شود. مدلهای استیل 304 و 316 از گزینههای متداول هستند و در صورت نیاز به مقاومت بیشتر در برابر برخی محیطهای خورنده، انتخاب گرید مناسب اهمیت بیشتری پیدا میکند.
| نوع شیر | گرید استیل | نوع پورت | نوع اتصال | بازه سایز | قیمت |
|---|---|---|---|---|---|
| شیر سه راهی استیل صنعتی | 304 | L / T | دندهای | 1/2 تا 4 اینچ | استعلام قیمت |
| شیر سه راهی استیل صنعتی | 316 | L / T | دندهای | 1/2 تا 4 اینچ | استعلام قیمت |
| شیر سه راهی استیل فلنجی | 304 / 316 / 316L | L / T | فلنجی | 1/2 تا 8 اینچ | استعلام قیمت |
| شیر سه راهی استیل بهداشتی | 304 / 316L | L / T | کلمپی | سایزهای مختلف | استعلام قیمت |
| شیر سه راهی استیل پنوماتیک | 304 / 316 | L / T | دندهای / فلنجی | سایزهای مختلف | استعلام قیمت |
| شیر سه راهی استیل موتورخور | 304 / 316 | T / L | طبق سفارش | سایزهای مختلف | استعلام قیمت |
شیر سه راهی یا 3-Way Valve نوعی شیر با سه مسیر عبور است که برای مدیریت جریان در چند خط مورد استفاده قرار میگیرد. برخلاف شیرهای دو راهی که معمولاً وظیفه قطع و وصل یک مسیر را انجام میدهند، این محصول میتواند مسیر جریان را بین چند خط تغییر دهد.
یکی از کاربردهای مهم آن، هدایت سیال از یک خط به دو مسیر متفاوت است. در بعضی طراحیها نیز امکان انتخاب مسیرهای مختلف یا ترکیب جریان وجود دارد. عملکرد دقیق شیر به طراحی داخلی آن، نوع مکانیزم، شکل پورتها و موقعیت قرارگیری مجرای داخلی بستگی دارد.
یکی از مهمترین موارد هنگام خرید شیر سه راهی استیل، انتخاب نوع پورت است. دو طراحی رایج در شیرهای سهراهی توپی، L-Port و T-Port هستند.
در مدل L-Port، مسیر داخلی شیر به شکلی طراحی شده که سیال بتواند از یک مسیر به یکی از مسیرهای دیگر هدایت شود. این مدل بیشتر برای تغییر مسیر جریان و انتخاب بین دو خروجی کاربرد دارد.
بنابراین اگر هدف پروژه این است که جریان ورودی از یک خط به خروجی A یا خروجی B منتقل شود، طراحی L-Port میتواند گزینه مناسبی باشد؛ البته انتخاب نهایی باید بر اساس نقشه فرآیند و مشخصات سازنده انجام شود.
در T-Port، مسیر داخلی گستردهتر است و بسته به طراحی شیر میتواند امکان ارتباط بین مسیرهای مختلف را ایجاد کند. این نوع طراحی در برخی فرآیندهای توزیع یا ترکیب جریان کاربرد دارد.
نکته مهم این است که صرفاً نام T-Port به معنی مناسب بودن شیر برای هر نوع اختلاط یا کنترل جریان نیست. مسیرهای مجاز جریان باید از روی نقشه عملکرد شیر و اطلاعات سازنده بررسی شوند.
انتخاب آلیاژ بدنه یکی از مهمترین مراحل خرید است. دو گرید استیل 304 و استیل 316 در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند.
استیل 304 برای بسیاری از کاربردهای عمومی، خطوط آب، برخی فرآیندهای غذایی و محیطهایی که خورندگی بسیار شدید نیست، گزینه متداولی محسوب میشود. قیمت این گرید نیز معمولاً در مقایسه با 316 اقتصادیتر است.
استیل 316 به دلیل وجود مولیبدن، مقاومت بهتری در برابر برخی محیطهای خورنده دارد و در کاربردهایی که تماس با مواد شیمیایی یا محیطهای دارای کلر اهمیت دارد، بیشتر مورد توجه قرار میگیرد.
گرید 316L با کربن پایینتر، در برخی کاربردهای بهداشتی و فرآیندهایی که کیفیت سطح و جوشکاری اهمیت دارد استفاده میشود. برای صنایع غذایی و دارویی، علاوه بر آلیاژ، سطح داخلی، نوع اتصال و الزامات بهداشتی کل مجموعه نیز باید بررسی شود.
برای انتخاب صحیح، فقط دانستن سایز شیر کافی نیست. مشخصات زیر باید با شرایط واقعی خط مطابقت داده شوند:
| مشخصه | اهمیت در انتخاب |
|---|---|
| متریال بدنه | تعیین مقاومت شیر در برابر خوردگی و شرایط محیط |
| سایز اسمی | هماهنگی با قطر خط لوله |
| نوع پورت | تعیین مسیرهای قابل عبور جریان |
| کلاس فشار | مشخص کردن محدوده فشار قابل تحمل طبق طراحی شیر |
| دمای کاری | انتخاب متریال بدنه و سیت مناسب |
| نوع اتصال | رزوهای، جوشی، کلمپی یا فلنجی |
| جنس سیت | تأثیرگذار بر آببندی و محدوده دمایی |
| نوع عملکرد | دستی، پنوماتیک یا الکتریکی |
| نوع سیال | تعیینکننده گرید استیل و متریال آببندی |
| استاندارد ساخت | متناسب با نوع شیر و کاربرد پروژه |
شیرهای سهراهی را میتوان با روشهای اتصال مختلف در سیستم نصب کرد.
رزوهای: برای برخی سایزهای کوچک و خطوطی که اتصال رزوهای در آنها کاربرد دارد.
جوشی: برای ایجاد اتصال ثابت و مناسب در بسیاری از خطوط صنعتی. در انتخاب این مدل، شرایط جوشکاری و دسترسی برای تعمیرات باید در نظر گرفته شود.
فلنجی: در خطوطی که باز و بسته کردن دورهای شیر یا جداسازی تجهیزات اهمیت دارد، اتصال فلنجی میتواند کاربرد مناسبی داشته باشد.
کلمپی: در برخی خطوط بهداشتی، غذایی و دارویی استفاده میشود و امکان باز کردن و سرویس سادهتر تجهیزات را فراهم میکند.
این شیر با توجه به طراحی و مشخصات فنی میتواند در بخشهای مختلف صنعت مورد استفاده قرار گیرد.
در خطوط انتقال مواد غذایی و نوشیدنی، انتخاب شیر باید علاوه بر مقاومت خوردگی، با الزامات بهداشتی فرآیند نیز مطابقت داشته باشد. طراحی مناسب مسیر داخلی و قابلیت شستوشو از عوامل مهم در این کاربرد است.
در تجهیزات دارویی، کنترل آلودگی و امکان شستوشوی مناسب اهمیت زیادی دارد. به همین دلیل مدلهای بهداشتی با سطح داخلی مناسب و اتصالات استاندارد در این حوزه کاربرد بیشتری دارند.
در فرآیندهای شیمیایی، نوع سیال مستقیماً روی انتخاب متریال شیر اثر میگذارد. استفاده از استیل 316 در برخی محیطهای خورنده میتواند مناسب باشد، اما سازگاری واقعی متریال با ماده شیمیایی باید قبل از خرید بررسی شود.
در این صنایع، فشار، دما، نوع سیال و الزامات استانداردی اهمیت ویژهای دارند. بنابراین شیر سهراهی مورد استفاده در این پروژهها باید دقیقاً بر اساس مشخصات فرآیند و استاندارد پروژه انتخاب شود.
در خطوط آب صنعتی و برخی تأسیسات، شیر سه راهی برای تغییر مسیر یا مدیریت چند خط مورد استفاده قرار میگیرد. گرید استیل و نوع آببندی باید با کیفیت و شرایط آب سازگار باشد.
در خطوط بهداشتی که شستوشوی درجا یا CIP انجام میشود، طراحی داخلی شیر و کیفیت سطح اهمیت زیادی دارد. شیر مورد استفاده باید برای شرایط شستوشوی سیستم مناسب باشد.
مدلهای دستی برای خطوطی که تغییر مسیر بهصورت محدود انجام میشود، انتخاب سادهتری هستند. در مقابل، زمانی که تغییر مسیر باید بهصورت خودکار و طبق فرمان سیستم کنترل انجام شود، میتوان از اکچویتور پنوماتیک یا الکتریکی استفاده کرد.
انتخاب اکچویتور باید بر اساس گشتاور مورد نیاز شیر، فشار سیستم، تعداد دفعات عملکرد و شرایط محیطی انجام شود. بنابراین نصب موتور یا اکچویتور صرفاً یک گزینه جانبی نیست و باید با مشخصات شیر هماهنگ باشد.
قیمت این محصول عدد ثابتی نیست و حتی دو شیر با ظاهر مشابه میتوانند به دلیل تفاوت متریال، سایز، کلاس فشار، نوع اتصال، برند یا سیت قیمت متفاوتی داشته باشند.
مهمترین عوامل تأثیرگذار بر قیمت عبارتاند از:
به همین دلیل، برای دریافت قیمت دقیق باید حداقل سایز، متریال، نوع اتصال و فشار کاری مشخص باشد.
قبل از ثبت سفارش، ابتدا نوع سیال و شرایط کاری را مشخص کنید. سپس سایز خط، فشار و دمای کاری را تعیین کرده و بر اساس مسیر مورد نیاز، L-Port یا T-Port را انتخاب کنید.
اگر شیر برای محیط خورنده استفاده میشود، انتخاب گرید استیل اهمیت بیشتری پیدا میکند. برای کاربردهای بهداشتی نیز علاوه بر گرید 304 یا 316L، نوع سطح داخلی، اتصالات، آببندی و قابلیت شستوشوی شیر باید بررسی شود.
در پروژههای صنعتی حساس، دریافت اطلاعات فنی و تطبیق آن با مشخصات فرآیند از خرید محصول صرفاً بر اساس ظاهر یا قیمت اهمیت بیشتری دارد.
شیر سه راهی استیل راهکاری کاربردی برای تغییر مسیر، توزیع یا مدیریت جریان در خطوط لوله است. با توجه به تنوع مدلهای L-Port و T-Port، گریدهای مختلف استیل، انواع اتصال و امکان نصب اکچویتور، انتخاب این محصول باید بر اساس نیاز واقعی سیستم انجام شود.
استیل 304 برای بسیاری از کاربردهای عمومی مناسب است و استیل 316 و 316L در شرایطی که مقاومت خوردگی یا الزامات فرآیند اهمیت بیشتری دارد، میتوانند گزینه مناسبتری باشند.
اگر قصد خرید شیر سه راهی استیل دارید، مشخص کردن سایز، متریال، نوع پورت، فشار و دمای کاری به کارشناسان فروش کمک میکند مدل مناسبتری پیشنهاد دهند.
برای دریافت موجودی و قیمت روز، مشخصات فنی مورد نیاز خود را برای پارس فولاد ارسال کنید.
برای تغییر مسیر، تقسیم یا در برخی طراحیها ترکیب جریان بین چند مسیر لوله استفاده میشود.
L-Port بیشتر برای انتخاب و تغییر مسیر بین خطوط کاربرد دارد، در حالی که T-Port میتواند ارتباط بین مسیرهای بیشتری را طبق طراحی داخلی شیر فراهم کند.
انتخاب به شرایط محیط و نوع سیال بستگی دارد. 304 برای بسیاری از کاربردهای عمومی مناسب است، در حالی که 316 در برخی محیطهای خورنده مقاومت بیشتری دارد.
بله، مدلهایی که با الزامات بهداشتی، سطح داخلی و نوع اتصال مناسب طراحی شدهاند، میتوانند در صنایع غذایی استفاده شوند.
سایز، گرید استیل، نوع پورت، کلاس فشار، نوع اتصال، برند، سیت و دستی یا اتوماتیک بودن از عوامل اصلی تعیین قیمت هستند.
بله، برخی مدلها قابلیت نصب اکچویتور پنوماتیک یا الکتریکی دارند؛ اما اکچویتور باید بر اساس مشخصات شیر و گشتاور مورد نیاز انتخاب شود.
حداقل سایز، نوع سیال، فشار و دمای کاری، گرید استیل، نوع اتصال و مسیر مورد نیاز جریان باید مشخص باشد.
