شیر صافی استیل (Strainer)، محافظ بی‌نظیر تجهیزات صنعتی شما در برابر ذرات و آلودگی‌ها. موجود در انواع Y شکل و سبدی، با مقاومت بالا در برابر خوردگی. ایده‌آل برای افزایش طول عمر پمپ‌ها و شیرآلات. برای مشاوره و خرید مطمئن تماس بگیرید!
شیر صافی استیل یا استرینر استیل یکی از تجهیزات مهم در خطوط انتقال و فرایند سیالات است که برای جدا کردن ذرات جامد، رسوبات و ناخالصی‌ها از جریان مورد استفاده قرار می‌گیرد. این تجهیز با جلوگیری از ورود ذرات ناخواسته به بخش‌های حساس سیستم، به محافظت از پمپ‌ها، شیرآلات، مبدل‌های حرارتی، دبی‌سنج‌ها و سایر تجهیزات پایین‌دست کمک می‌کند.
مقاومت مناسب فولاد زنگ‌نزن در برابر خوردگی باعث شده است شیر صافی استیل در صنایعی مانند صنایع غذایی، دارویی، شیمیایی، پتروشیمی، آب، بخار و بسیاری از خطوط فرایندی مورد توجه قرار گیرد. متریال صافی باید با توجه به نوع سیال، دما، فشار و میزان خورندگی محیط انتخاب شود.
برای مشاهده لیست قیمت شیر استیل و دریافت مشاوره رایگان با پارس فولاد همراه باشید.
| نوع شیر صافی استیل | متریال | قیمت روز |
|---|---|---|
| صافی Y شکل استیل | 304 | استعلام قیمت |
| صافی Y شکل استیل | 316 / 316L | استعلام قیمت |
| صافی سبدی استیل | 304 | استعلام قیمت |
| صافی سبدی استیل | 316 / 316L | استعلام قیمت |
| صافی بخار استیل | براساس مدل | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
شیر صافی استیل که در بسیاری از متون فنی با عنوان Stainless Steel Strainer شناخته می‌شود، تجهیزی برای جداسازی ذرات جامد از سیالات است. این محصول به‌جای کنترل مستقیم جریان، نقش محافظتی دارد و با استفاده از یک توری یا المان داخلی، از عبور ذرات بزرگ‌تر از اندازه مشخص جلوگیری می‌کند.
صافی معمولاً در مسیر ورودی تجهیزات حساس یا بخش‌هایی از خط که احتمال وجود رسوبات و ذرات جامد وجود دارد نصب می‌شود. با این کار احتمال گرفتگی، سایش و آسیب به تجهیزات پایین‌دست کاهش پیدا می‌کند.
یکی از نکات مهم در استفاده از استرینر استیل، بررسی منظم توری و کنترل افت فشار است. با تجمع ذرات درون صافی، مقاومت مسیر افزایش پیدا می‌کند و در صورت ادامه این وضعیت، جریان عبوری نیز ممکن است کاهش یابد.
استرینرهای استیل در مدل‌های مختلفی مانند صافی Y شکل استیل، صافی سبدی استیل و مدل‌های مخصوص بخار تولید می‌شوند. تفاوت ساختار این محصولات باعث می‌شود هرکدام برای شرایط خاصی از دبی، میزان آلودگی، فضای نصب و نحوه سرویس و نگهداری مناسب باشند.
سیال پس از ورود به بدنه صافی، از توری یا المان داخلی عبور می‌کند. ذرات جامد و ناخالصی‌هایی که ابعاد آن‌ها از منافذ توری بزرگ‌تر باشد در بخش داخلی باقی می‌مانند و سیال تصفیه‌شده‌تر از سمت خروجی خارج می‌شود.
در صافی Y شکل استیل، بخش مربوط به توری در قسمت مایل بدنه قرار دارد و ذرات جمع‌شده در همین محفظه باقی می‌مانند. برای نظافت، این بخش باز شده و توری خارج و تمیز می‌شود.
در صافی سبدی استیل، به‌جای محفظه کوچک Y شکل از یک سبد یا المان بزرگ‌تر استفاده می‌شود. این ساختار می‌تواند ظرفیت بیشتری برای جمع‌آوری ذرات داشته باشد و در برخی خطوط با بار آلودگی بیشتر مورد استفاده قرار می‌گیرد.
با افزایش میزان آلودگی، سطح توری بیشتر مسدود می‌شود و افت فشار افزایش پیدا می‌کند. به همین دلیل، نظارت بر اختلاف فشار یا شرایط عبور جریان و انجام سرویس دوره‌ای برای حفظ عملکرد مناسب سیستم اهمیت دارد.

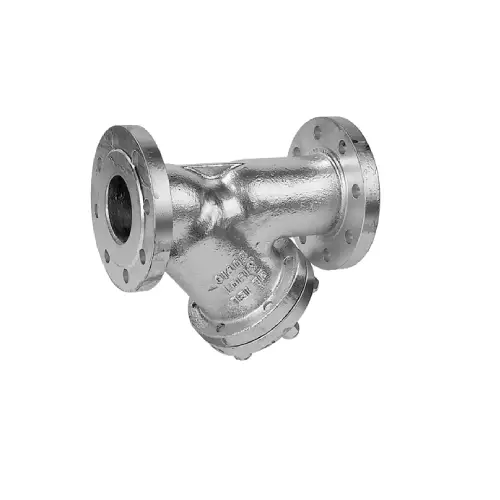

صافی Y شکل یکی از رایج‌ترین مدل‌های استرینر استیل است. این محصول ساختاری نسبتاً فشرده دارد و در بسیاری از خطوط آب، روغن، گاز، بخار و سیالات صنعتی مورد استفاده قرار می‌گیرد.
طراحی Y شکل باعث می‌شود محفظه توری در بخش جانبی یا مایل بدنه قرار گیرد و بتوان برای نظافت و سرویس به آن دسترسی داشت. انتخاب این مدل باید با توجه به جهت جریان، فضای نصب، فشار و دمای کاری انجام شود.
صافی سبدی استیل دارای سبد داخلی با سطح فیلتراسیون مناسب است و در خطوطی که حجم بیشتری از ذرات باید جمع‌آوری شود، کاربرد دارد. در بسیاری از مدل‌ها، دسترسی به سبد برای شست‌وشو و تمیزکاری نیز ساده‌تر طراحی شده است.
این نوع صافی می‌تواند برای برخی خطوط با دبی بالا یا آلودگی بیشتر انتخاب شود، اما ظرفیت واقعی آن به طراحی، ابعاد سبد و مشخصات سازنده بستگی دارد.
در سیستم‌های بخار، وجود ذرات و رسوبات می‌تواند عملکرد تجهیزات پایین‌دست را تحت تأثیر قرار دهد. صافی‌های مناسب بخار با توجه به متریال، فشار و دمای کاری خط انتخاب می‌شوند تا در محدوده مجاز سیستم عملکرد مناسبی داشته باشند.
برخی محصولات استرینر در بازار با عنوان فیلتر خطی استیل شناخته می‌شوند. این تجهیزات برای نصب در مسیر لوله طراحی شده‌اند و وظیفه آن‌ها جداسازی ذرات جامد از جریان است. نوع اتصال و ساختار فیلتر باید با مشخصات خط هماهنگ باشد.
در صنایع غذایی، دارویی و برخی کاربردهای بهداشتی، طراحی داخلی و کیفیت سطح تجهیزات اهمیت زیادی دارد. صافی‌های بهداشتی استیل با توجه به الزامات فرایند، قابلیت نظافت و جنس مناسب برای این کاربردها انتخاب می‌شوند.
متریال بدنه و توری صافی باید براساس نوع سیال و شرایط محیطی انتخاب شود. دو متریال پرکاربرد در این حوزه استیل 304 و استیل 316 یا 316L هستند.
استنلس استیل 304 یکی از متریال‌های رایج در تجهیزات استیل است و برای بسیاری از کاربردهای عمومی، آب، برخی مواد غذایی و محیط‌هایی با خورندگی معمول مورد استفاده قرار می‌گیرد.
انتخاب 304 باید با شرایط واقعی محیط و نوع سیال مطابقت داشته باشد و صرفاً براساس عنوان «استیل» انجام نشود.
استیل 316 و به‌ویژه 316L در محیط‌هایی که مقاومت بالاتری در برابر برخی عوامل خورنده مورد نیاز است، کاربرد بیشتری دارند. این متریال‌ها در برخی صنایع شیمیایی، غذایی و دارویی استفاده می‌شوند.
با وجود مقاومت بالاتر، انتخاب 316 یا 316L نیز باید بر اساس نوع ماده شیمیایی، دما، غلظت و شرایط واقعی فرایند انجام شود.
استاندارد مورد استفاده برای یک صافی استیل به نوع طراحی، اتصال، متریال، فشار و الزامات پروژه بستگی دارد. به همین دلیل هنگام خرید باید مشخصات فنی و استاندارد اعلام‌شده توسط سازنده بررسی شود.
در بعضی محصولات، الزامات مربوط به ابعاد و اتصالات فلنجی، مواد اولیه، آزمون فشار یا طراحی بدنه ممکن است تحت استانداردهای متفاوتی قرار گیرد. در کاربردهای بهداشتی نیز علاوه بر متریال، استانداردهای مربوط به طراحی بهداشتی و قابلیت شست‌وشو اهمیت بیشتری پیدا می‌کنند.
بنابراین بهتر است قبل از خرید، مدارک فنی محصول، کلاس فشاری، متریال بدنه و توری، نوع اتصال و محدوده دمایی آن با نیاز پروژه تطبیق داده شود.
یکی از موارد مهم هنگام انتخاب استرینر، توجه به افت فشار آن است. عبور سیال از میان توری باعث ایجاد مقداری مقاومت در مسیر می‌شود و با تجمع ذرات روی توری، این مقاومت افزایش پیدا می‌کند.
افت فشار به عواملی مانند دبی سیال، اندازه منافذ توری، سطح مؤثر فیلتر، طراحی داخلی صافی و میزان آلودگی بستگی دارد. بنابراین هنگام طراحی سیستم، فقط ظرفیت اولیه صافی نباید در نظر گرفته شود و شرایط بهره‌برداری و نحوه سرویس آن نیز اهمیت دارد.
عملکرد مطلوب صافی استیل نیازمند بازرسی و تمیزکاری دوره‌ای است. زمانی که مقدار زیادی از ذرات روی توری جمع شود، عبور سیال دشوارتر شده و افت فشار افزایش پیدا می‌کند.
در زمان سرویس، ابتدا باید شرایط ایمنی خط و امکان قطع جریان بررسی شود. سپس توری از محفظه خارج شده و متناسب با جنس و نوع آلودگی تمیز می‌شود. اگر توری دچار پارگی، خوردگی یا تغییر شکل شده باشد، باید تعویض شود.
برنامه سرویس صافی به نوع سیال و میزان آلودگی خط بستگی دارد و نمی‌توان یک دوره زمانی یکسان برای تمام کاربردها تعیین کرد.
قیمت شیر صافی استیل تحت تأثیر مشخصات فنی، متریال و شرایط بازار قرار دارد. به همین دلیل قیمت نهایی مدل 304 با مدل 316، یا صافی Y شکل با صافی سبدی، می‌تواند متفاوت باشد.
مهم‌ترین عوامل تأثیرگذار بر قیمت عبارت‌اند از:
برای خرید صافی استیل ابتدا باید مشخص شود چه سیالی از خط عبور می‌کند و میزان آلودگی آن چقدر است. پس از آن فشار، دما، دبی و سایز لوله باید مشخص شود تا نوع مناسب صافی انتخاب شود.
در مرحله بعد باید متریال بدنه و توری تعیین شود. برای بسیاری از کاربردهای عمومی، استیل 304 می‌تواند مورد استفاده قرار گیرد، در حالی که در بعضی محیط‌های خورنده‌تر استفاده از 316 یا 316L ممکن است گزینه مناسب‌تری باشد.
همچنین اندازه منافذ توری باید براساس اندازه ذرات هدف انتخاب شود. استفاده از توری بسیار ریز بدون توجه به دبی و میزان آلودگی می‌تواند باعث افزایش سریع افت فشار و دفعات نظافت شود.
در نهایت، فضای نصب و نحوه دسترسی به توری برای تعمیر و تمیزکاری نیز باید در نظر گرفته شود. انتخاب صحیح صافی فقط به جنس استیل محدود نمی‌شود و باید مجموعه‌ای از عوامل فنی به‌صورت هم‌زمان بررسی شود.
| ویژگی | صافی Y شکل استیل | صافی سبدی استیل |
|---|---|---|
| ساختار | بدنه با محفظه مایل | محفظه سبدی |
| فضای نصب | معمولاً جمع‌وجورتر | نیازمند فضای مناسب برای دسترسی |
| ظرفیت جمع‌آوری ذرات | متناسب با طراحی توری | در بسیاری از مدل‌ها بیشتر |
| نگهداری | باز کردن محفظه و نظافت توری | خارج کردن و تمیزکاری سبد |
| کاربرد | بسیاری از خطوط عمومی و صنعتی | خطوط با نیاز به ظرفیت بیشتر در مدل‌های مناسب |
شیر صافی استیل یا استرینر برای حذف ذرات جامد و ناخالصی‌ها از جریان و محافظت از تجهیزات پایین‌دست مانند پمپ‌ها، شیرآلات و مبدل‌های حرارتی استفاده می‌شود.
صافی Y شکل معمولاً طراحی فشرده‌تری دارد، در حالی که صافی سبدی از یک سبد داخلی استفاده می‌کند و در برخی کاربردها ظرفیت بیشتری برای جمع‌آوری ذرات دارد.
انتخاب بین 304 و 316 به نوع سیال، شرایط خوردگی، دما و الزامات پروژه بستگی دارد و نمی‌توان یک متریال را برای تمام کاربردها مناسب دانست.
بله، وجود توری در مسیر جریان مقداری افت فشار ایجاد می‌کند و با افزایش تجمع ذرات روی توری، این افت فشار بیشتر می‌شود.
مدل‌های مناسب بخار می‌توانند در سیستم‌های بخار استفاده شوند، اما متریال، فشار، دما و طراحی صافی باید با شرایط واقعی خط مطابقت داشته باشد.
متریال 304 یا 316، سایز، نوع طراحی، فشار و دمای کاری، جنس توری، نوع اتصال، برند و شرایط بازار از عوامل مهم مؤثر بر قیمت هستند.
زمان نظافت به نوع سیال و میزان آلودگی خط بستگی دارد. افزایش افت فشار یا کاهش جریان می‌تواند نشانه نیاز به بررسی و تمیزکاری توری باشد.
شیر صافی استیل یکی از تجهیزات مهم برای حفاظت از سیستم‌های انتقال و فرایند سیالات در برابر ذرات جامد و ناخالصی‌ها است. استفاده صحیح از استرینر می‌تواند از ورود آلودگی به پمپ‌ها، مبدل‌ها، شیرآلات و سایر تجهیزات حساس جلوگیری کند.
صافی Y شکل، صافی سبدی، صافی بخار و مدل‌های بهداشتی از جمله گزینه‌هایی هستند که بسته به شرایط سیستم انتخاب می‌شوند. همچنین انتخاب بین استیل 304 و 316 باید بر اساس نوع سیال و شرایط خوردگی انجام شود.
برای بررسی قیمت روز شیر صافی استیل و انتخاب مدل مناسب، می‌توانید مشخصات فنی خط خود را با کارشناسان پارس فولاد در میان بگذارید.
