شیر بشقابی استیل (Globe Valve)، راه حل ایدهآل برای کنترل دقیق جریان در سیستمهای صنعتی شما. ساخته شده از استنلس استیل 304/316 با دوام بینظیر در برابر خوردگی. انتخاب مطمئن برای صنایع نفت، گاز، شیمیایی، غذایی و دارویی. همین حالا بهترین کیفیت را با قیمت رقابتی تجربه کنید!

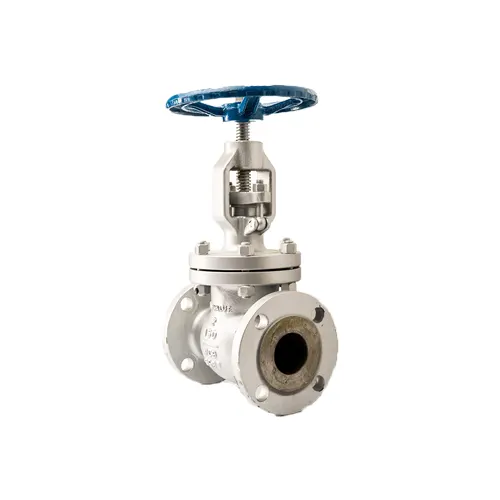

شیر بشقابی استیل که در صنعت با نام گلوب ولو استیل یا Globe Valve نیز شناخته میشود، یکی از شیرآلات صنعتی پرکاربرد برای قطع، وصل و بهویژه تنظیم جریان سیالات است. ساختار داخلی این شیر به گونهای طراحی شده که با حرکت دیسک نسبت به نشیمنگاه، میزان عبور سیال کنترل شود. به همین دلیل در سیستمهایی که کنترل تدریجی جریان اهمیت دارد، شیر بشقابی میتواند گزینه مناسبی باشد.
بدنه شیر بشقابی استیل بسته به مدل و شرایط کاری میتواند از استنلس استیل 304 یا 316 ساخته شود. این محصول یکی از انواع پرکاربرد شیر استیل در سیستمهای صنعتی است و انتخاب گرید مناسب آن به نوع سیال، دمای کاری، فشار، میزان خورندگی محیط و استانداردهای پروژه بستگی دارد. گلوب ولوهای صنعتی همچنین با اتصال دندهای، فلنجی، جوشی یا ساکت ولد و در کلاسهای فشاری مختلف عرضه میشوند.
| سایز | گرید استیل | نوع اتصال | کلاس / فشار کاری | قیمت روز |
|---|---|---|---|---|
| 1/2 اینچ | 304 / 316 | دندهای | 150 WOG / طبق مدل | استعلام |
| 3/4 اینچ | 304 / 316 | دندهای | 150 WOG / طبق مدل | استعلام |
| 1 اینچ | 304 / 316 | دندهای | 150 WOG / طبق مدل | استعلام |
| 1¼ اینچ | 304 / 316 | دندهای | طبق مدل | استعلام |
| 1½ اینچ | 304 / 316 | دندهای | طبق مدل | استعلام |
| 2 اینچ | 304 / 316 | دندهای / فلنجی | طبق مدل | استعلام |
| DN50 | 304 / 316 | فلنجی | Class 150 / PN طبق مدل | استعلام |
| DN80 | 304 / 316 | فلنجی | طبق مدل | استعلام |
| DN100 | 304 / 316 | فلنجی | طبق مدل | استعلام |
| DN150 | 304 / 316 | فلنجی | طبق مدل | استعلام |
دریافت مشاوره رایگان و استعلام قیمت
فقط با یک بار خرید، مشتری دائمی پارس فولاد خواهید شد.
قیمت شیر بشقابی استیل به مشخصات فنی محصول وابسته است و نمیتوان برای تمام مدلها یک قیمت ثابت در نظر گرفت. سایز شیر، جنس بدنه، گرید استیل، کلاس فشار، نوع اتصال، نوع عملگر و برند سازنده از مهمترین عوامل مؤثر بر قیمت هستند.
به دلیل تنوع بالای مدلها و نوسانات بازار، برای اطلاع از قیمت روز شیر بشقابی استیل و موجودی سایز موردنظر، مشخصات فنی پروژه را هنگام استعلام اعلام کنید.
شیر بشقابی یکی از انواع شیرآلات صنعتی با حرکت خطی است. در این شیر، عضو مسدودکننده یا دیسک با حرکت به سمت نشیمنگاه و دور شدن از آن، مسیر عبور سیال را کنترل میکند. این ساختار باعث شده گلوب ولو علاوه بر کاربرد قطع و وصل، برای تنظیم جریان نیز مورد استفاده قرار گیرد.
مسیر عبور سیال در بسیاری از مدلهای گلوب ولو نسبت به شیرهایی مانند شیر توپی یا شیر کشویی مستقیم نیست. به همین دلیل استفاده از شیر بشقابی معمولاً با افت فشار بیشتری نسبت به شیرهای دارای مسیر مستقیم همراه است، اما در مقابل قابلیت کنترل جریان آن میتواند مزیت مهمی در برخی سیستمها باشد.
عملکرد شیر بشقابی بر اساس حرکت دیسک و ساقه شیر انجام میشود. با چرخاندن فلکه در مدل دستی یا دریافت فرمان از عملگر در مدلهای اتوماتیک، ساقه حرکت کرده و دیسک را به سمت نشیمنگاه یا دور از آن هدایت میکند.
هنگامی که دیسک به نشیمنگاه نزدیک میشود، سطح مقطع عبور سیال کاهش پیدا میکند و با قرار گرفتن کامل روی نشیمنگاه، جریان متوقف میشود. این قابلیت کنترل تدریجی باعث شده گلوب ولو در کاربردهایی که تنظیم دبی اهمیت دارد، مورد توجه قرار گیرد.
شیرهای بشقابی استیل را میتوان بر اساس جنس بدنه، نوع اتصال، طراحی بدنه و روش عملکرد دستهبندی کرد.
مدلهای ساختهشده از استیل 304 برای بسیاری از کاربردهای صنعتی و محیطهایی که نیاز به مقاومت در برابر خوردگی دارند استفاده میشوند. انتخاب این گرید باید با توجه به نوع سیال و شرایط محیطی انجام شود.
استیل 316 به دلیل وجود مولیبدن، در بسیاری از محیطهای خورنده و شرایط دارای کلراید عملکرد مقاومتری نسبت به 304 دارد. به همین دلیل در برخی صنایع شیمیایی، دریایی و فرآیندی انتخاب این گرید میتواند منطقیتر باشد.
مدلهای دندهای معمولاً در سایزهای کوچکتر و کاربردهایی که اتصال رزوهای مناسب است مورد استفاده قرار میگیرند. استاندارد رزوه باید پیش از خرید با مشخصات سیستم لولهکشی بررسی شود.
گلوب ولوهای فلنجی در بسیاری از خطوط صنعتی و پروژههایی که نیاز به اتصال پیچ و مهرهای و امکان باز و بسته کردن شیر برای تعمیرات وجود دارد، کاربرد دارند.
این مدلها برای شرایطی که اتصال جوشی مورد نیاز پروژه است استفاده میشوند. نوع اتصال، استاندارد جوش و سازگاری متریال باید قبل از انتخاب بررسی شود.
گلوب ولو میتواند با فلکه دستی یا عملگرهای پنوماتیکی و برقی تجهیز شود. در سیستمهای اتوماسیون صنعتی، انتخاب عملگر و تجهیزات جانبی مانند پوزیشنر به نیاز کنترلی فرآیند وابسته است.
| مشخصه | مدلهای رایج |
|---|---|
| نوع شیر | Globe Valve یا شیر بشقابی |
| جنس بدنه | استنلس استیل 304 / 316 |
| سایز | بسته به مدل و استاندارد محصول |
| نوع اتصال | دندهای، فلنجی، جوشی، ساکت ولد |
| نوع عملکرد | دستی، پنوماتیکی یا برقی |
| کاربرد | قطع، وصل و تنظیم جریان |
| فشار کاری | بر اساس کلاس و مدل شیر |
| کاربرد صنعتی | نفت، گاز، پتروشیمی، شیمیایی، غذایی و صنایع فرآیندی |
به دلیل مقاومت مناسب استنلس استیل در برابر بسیاری از شرایط خورنده و قابلیت کنترل جریان، شیر بشقابی استیل در صنایع مختلف استفاده میشود.
تفاوت اصلی این شیرها در طراحی مسیر جریان و نوع عملکرد آنها است. شیر توپی معمولاً برای قطع و وصل سریع جریان شناخته میشود و در حالت باز کامل میتواند مسیر نسبتاً مستقیمی برای عبور سیال ایجاد کند. شیر کشویی نیز بیشتر برای باز یا بسته بودن کامل مسیر مورد استفاده قرار میگیرد.
در مقابل، شیر بشقابی به دلیل ساختار دیسک و نشیمنگاه خود قابلیت مناسبی برای تنظیم جریان دارد. با این حال، به دلیل تغییر مسیر جریان در ساختار بسیاری از گلوب ولوها، افت فشار آن میتواند نسبت به برخی شیرهای دیگر بیشتر باشد.
انتخاب بین استیل 304 و 316 باید بر اساس شرایط واقعی سرویس انجام شود. استیل 304 برای بسیاری از کاربردهای عمومی صنعتی مناسب است، اما استیل 316 به دلیل ترکیب آلیاژی متفاوت و وجود مولیبدن، در برخی محیطهای خورنده و دارای کلراید مقاومت بهتری ارائه میدهد.
اگر سیال یا محیط پروژه خورندگی بیشتری دارد، انتخاب شیر بشقابی 316 باید مورد بررسی قرار گیرد. در مقابل، استفاده از 316 در تمام پروژهها لزوماً ضروری نیست و ممکن است هزینه خرید را افزایش دهد.
وزن شیر بشقابی به سایز، کلاس فشار، نوع اتصال، ضخامت بدنه و برند سازنده وابسته است. به همین دلیل مقادیر زیر صرفاً برای مقایسه تقریبی مدلهای رایج در نظر گرفته شدهاند و برای خرید نهایی باید دیتاشیت محصول بررسی شود.
| سایز | نوع رایج | وزن تقریبی | واحد |
|---|---|---|---|
| 1/2 اینچ | دندهای | 0.8 تا 1.5 | کیلوگرم |
| 3/4 اینچ | دندهای | 1 تا 2 | کیلوگرم |
| 1 اینچ | دندهای | 1.5 تا 2.5 | کیلوگرم |
| 1¼ اینچ | دندهای | 2 تا 3.5 | کیلوگرم |
| 1½ اینچ | دندهای | 3 تا 5 | کیلوگرم |
| 2 اینچ | دندهای / فلنجی | 4 تا 10 | کیلوگرم |
| DN50 | فلنجی | 10 تا 20 | کیلوگرم |
| DN80 | فلنجی | 20 تا 40 | کیلوگرم |
| DN100 | فلنجی | 35 تا 65 | کیلوگرم |
| DN150 | فلنجی | 70 تا 140 | کیلوگرم |
توجه: وزنهای فوق تقریبی هستند و وزن واقعی شیر بشقابی استیل بر اساس کلاس فشار، طراحی بدنه، نوع اتصال و برند سازنده متفاوت است. برای وزن دقیق، دیتاشیت همان مدل بررسی شود.
برای انتخاب صحیح شیر بشقابی، فقط توجه به سایز کافی نیست. مشخصات فرآیند و شرایط کاری باید پیش از خرید بررسی شوند.
قیمت نهایی گلوب ولو استیل میتواند تحت تأثیر مجموعهای از عوامل فنی و تجاری قرار گیرد:
برای خرید شیر بشقابی استیل بهتر است مشخصات کامل پروژه شامل سایز، نوع سیال، فشار و دمای کاری، گرید موردنیاز، نوع اتصال و مقدار سفارش را مشخص کنید. این اطلاعات به انتخاب مدل مناسب و جلوگیری از خرید محصول نامتناسب با شرایط کاری کمک میکند.
برای مشاهده سایر محصولات مرتبط و بررسی انواع شیرآلات استنلس استیل میتوانید صفحه شیر استیل را مشاهده کنید. همچنین برای دریافت قیمت روز شیر بشقابی استیل و استعلام موجودی سایز موردنظر، با کارشناسان فروش پارس فولاد تماس بگیرید.
شیر بشقابی استیل یا گلوب ولو نوعی شیر صنعتی با حرکت خطی است که برای قطع، وصل و تنظیم جریان سیالات مورد استفاده قرار میگیرد.
تفاوتی وجود ندارد. Globe Valve نام انگلیسی شیر بشقابی یا شیر کروی است و هر دو به یک خانواده از شیرآلات صنعتی اشاره دارند.
انتخاب بین 304 و 316 به شرایط کاری بستگی دارد. استیل 316 در بسیاری از محیطهای خورنده و دارای کلراید مقاومت بیشتری دارد، اما برای همه کاربردها الزاماً نیازی به استفاده از 316 نیست.
بله، ساختار دیسک و نشیمنگاه در گلوب ولو امکان کنترل تدریجی جریان را فراهم میکند و به همین دلیل در بسیاری از کاربردهای کنترلی مورد استفاده قرار میگیرد.
سایز، گرید استیل، کلاس فشار، نوع اتصال، برند، نوع عملگر و مشخصات فنی محصول از مهمترین عوامل مؤثر بر قیمت هستند.
خیر. وزن شیر به طراحی، ضخامت بدنه، کلاس فشار، نوع اتصال و برند سازنده وابسته است و باید برای خرید دقیق، دیتاشیت همان محصول بررسی شود.
