شیر صافی فولادی (Strainer)، محافظ قدرتمند تجهیزات صنعتی شما در برابر ذرات و آلودگی‌ها. موجود در انواع Y شکل و سبدی، با مقاومت بالا در برابر فشار و دما. ایده‌آل برای افزایش طول عمر سیستم‌های نفت، گاز، بخار و پتروشیمی. برای مشاوره و خرید مطمئن تماس بگیرید!
شیر صافی فولادی یا Strainer یکی از تجهیزات مهم در خطوط لوله صنعتی است که برای حذف ذرات جامد، رسوبات و ناخالصی‌های موجود در سیال مورد استفاده قرار می‌گیرد. این تجهیز معمولاً پیش از پمپ‌ها، شیرآلات، مبدل‌های حرارتی، کمپرسورها و سایر تجهیزات حساس نصب می‌شود تا از ورود ذرات ناخواسته به داخل سیستم جلوگیری کند.
استفاده از صافی فولادی می‌تواند به کاهش گرفتگی، سایش و آسیب به تجهیزات کمک کند و در نتیجه، نگهداری سیستم را ساده‌تر کند. این تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، آب و فاضلاب، صنایع شیمیایی و بسیاری از خطوط فرایندی استفاده می‌شوند.
| نوع صافی فولادی | نوع اتصال | قیمت روز |
|---|---|---|
| صافی Y شکل فولادی | فلنجی / دنده‌ای | استعلام قیمت |
| صافی سبدی فولادی | فلنجی | استعلام قیمت |
| صافی بخار فولادی | متناسب با خط | استعلام قیمت |
| صافی استنلس استیل | فلنجی / دنده‌ای | استعلام قیمت |
| صافی فولادی فشار بالا | براساس مدل | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
شیر صافی فولادی تجهیزی است که در مسیر جریان قرار گرفته و با استفاده از یک توری یا المان فیلتراسیون، ذرات جامد موجود در سیال را جدا می‌کند. هدف اصلی آن، محافظت از تجهیزات پایین‌دست در برابر ناخالصی‌ها و ذراتی است که می‌توانند باعث خرابی، کاهش راندمان یا انسداد مسیر شوند.
در واقع، وظیفه اصلی صافی با شیرهای کنترلی یا قطع و وصل متفاوت است. صافی بیشتر برای محافظت از تجهیزات و پاک‌سازی مکانیکی جریان از ذرات جامد استفاده می‌شود و در بسیاری از پروژه‌ها در کنار شیرآلات صنعتی قرار می‌گیرد.
صافی‌های فولادی در مدل‌های مختلفی مانند صافی Y شکل فولادی و صافی سبدی فولادی تولید می‌شوند. انتخاب مدل مناسب به عواملی مانند نوع سیال، میزان آلودگی، دبی، فشار و دمای کاری، فضای نصب و نحوه تعمیر و نگهداری بستگی دارد.
هنگامی که سیال وارد صافی می‌شود، از توری یا المان داخلی عبور می‌کند. ذراتی که اندازه آن‌ها از منافذ توری بزرگ‌تر باشد، در بخش داخلی صافی باقی می‌مانند و سیال نسبتاً تمیز از خروجی خارج می‌شود.
با گذشت زمان، مقدار مشخصی از ذرات درون صافی جمع می‌شوند. افزایش تجمع ذرات باعث افزایش افت فشار در مسیر خواهد شد؛ بنابراین لازم است صافی به‌صورت دوره‌ای بررسی و تمیز شود. در برخی مدل‌ها با باز کردن درپوش و خارج کردن توری، امکان شست‌وشو یا تعویض المان فراهم می‌شود.
به همین دلیل، در طراحی سیستم باید دسترسی مناسب برای تعمیر و نظافت صافی در نظر گرفته شود. استفاده از صافی بدون برنامه مشخص برای بازرسی و تمیزکاری می‌تواند به افزایش افت فشار و کاهش عملکرد خط منجر شود.

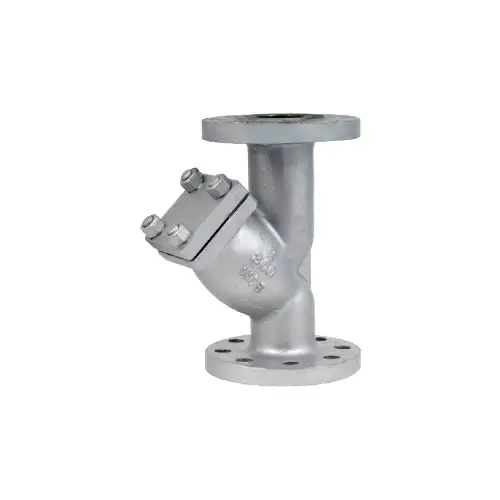

صافی Y شکل یکی از رایج‌ترین انواع استرینر است که بدنه آن به شکل Y طراحی شده و محفظه توری در بخش مایل بدنه قرار می‌گیرد. این مدل در بسیاری از خطوط آب، بخار، روغن و سیالات صنعتی استفاده می‌شود و در مقایسه با برخی مدل‌های سبدی، طراحی فشرده‌تری دارد.
یکی از ویژگی‌های مهم صافی Y شکل، امکان نصب در خطوطی است که فضای نصب محدودتری دارند. انتخاب این نوع صافی باید براساس جهت جریان، سایز خط و شرایط عملیاتی سیستم انجام شود.
صافی سبدی یا Basket Strainer دارای یک یا چند سبد داخلی است که سطح بیشتری برای جمع‌آوری ذرات فراهم می‌کند. این نوع صافی در سیستم‌هایی که حجم آلودگی بالاتر است یا نیاز به ظرفیت فیلتراسیون بیشتری وجود دارد، کاربرد زیادی دارد.
یکی از مزیت‌های مهم صافی سبدی، دسترسی مناسب‌تر به المان داخلی در برخی طراحی‌ها است که می‌تواند عملیات تمیزکاری و نگهداری را ساده‌تر کند.
در خطوط بخار، وجود ذرات و رسوبات می‌تواند برای تجهیزات پایین‌دست مشکل ایجاد کند. به همین دلیل از صافی‌های مناسب بخار با متریال و مشخصات فنی سازگار با دما و فشار سیستم استفاده می‌شود.
مدل‌های فلنجی برای خطوطی طراحی می‌شوند که اتصال تجهیزات به کمک فلنج انجام می‌شود. نوع فلنج و کلاس فشاری آن باید با استاندارد و مشخصات فلنج‌های خط لوله هماهنگ باشد.
در خطوط با سایزهای کوچک‌تر، مدل‌های دارای اتصال رزوه‌ای یا دنده‌ای نیز مورد استفاده قرار می‌گیرند. این مدل بیشتر در سیستم‌هایی کاربرد دارد که طراحی خط برای اتصال رزوه‌ای انجام شده است.
متریال بدنه و قطعات داخلی صافی باید براساس نوع سیال، فشار، دما و شرایط خوردگی انتخاب شود. فولاد کربنی، فولاد آلیاژی و استنلس استیل از متریال‌های مورد استفاده در ساخت صافی‌های صنعتی هستند.
فولاد کربنی یکی از گزینه‌های رایج برای کاربردهای صنعتی عمومی است. متریال‌هایی مانند A216 WCB در برخی قطعات ریخته‌گری‌شده و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. انتخاب متریال نهایی باید براساس مشخصات فنی سازنده و شرایط طراحی انجام شود.
در سیستم‌هایی که دما و فشار کاری بالاتر است، ممکن است استفاده از آلیاژهای مناسب ضروری باشد. متریال‌هایی مانند A217 WC6 و A217 WC9 در برخی کاربردهای دمای بالا مورد استفاده قرار می‌گیرند، اما انتخاب نهایی باید با شرایط واقعی خط و استاندارد پروژه مطابقت داشته باشد.
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، صافی‌های ساخته‌شده از فولاد زنگ‌نزن می‌توانند مورد استفاده قرار گیرند. متریال‌هایی مانند CF8M در برخی تجهیزات صنعتی برای شرایط خورنده به کار می‌روند.
استاندارد مورد استفاده برای صافی به نوع طراحی، روش ساخت، اتصالات و الزامات پروژه بستگی دارد. در برخی محصولات و تجهیزات صنعتی، استانداردهایی مانند ASME B16.34 ممکن است برای الزامات مرتبط با طراحی بدنه و فشار مورد استفاده قرار گیرند؛ در حالی که مشخصات فلنج، ابعاد اتصال و سایر بخش‌ها می‌توانند تابع استانداردهای مرتبط دیگری باشند.
در زمان خرید، بررسی مدارک فنی سازنده، کلاس فشاری، متریال، محدوده دمایی، اندازه مش توری و نوع اتصال اهمیت زیادی دارد. صرفاً درج نام یک استاندارد روی محصول برای انتخاب آن کافی نیست و باید مشخصات کامل با نیاز پروژه مطابقت داشته باشد.
صافی فولادی به دلیل نقش محافظتی خود در طیف وسیعی از صنایع به کار می‌رود. مهم‌ترین کاربردهای آن عبارت‌اند از:
یکی از نکات مهم هنگام انتخاب صافی، توجه به افت فشار است. هر صافی به دلیل وجود توری یا المان داخلی، مقداری مقاومت در برابر عبور جریان ایجاد می‌کند. مقدار افت فشار به عواملی مانند دبی، اندازه و شکل منافذ، میزان آلودگی توری و طراحی داخلی صافی بستگی دارد.
هرچه توری بیشتر با ذرات پر شود، مقاومت عبور سیال نیز بیشتر می‌شود. به همین دلیل کنترل افت فشار در زمان بهره‌برداری اهمیت دارد و می‌تواند زمان مناسب برای نظافت یا سرویس صافی را مشخص کند.
انتخاب اندازه منافذ توری یا Mesh باید با توجه به اندازه ذراتی که لازم است از جریان حذف شوند انجام شود. انتخاب توری بیش از حد ریز می‌تواند باعث افزایش افت فشار و نیاز بیشتر به تمیزکاری شود، در حالی که توری بسیار درشت ممکن است نتواند ذرات مورد نظر را به اندازه کافی حذف کند.
به همین دلیل، هنگام سفارش باید نوع سیال، اندازه ذرات، دبی و میزان آلودگی خط مشخص شود تا توری مناسب انتخاب گردد.
قیمت شیر صافی فولادی به مجموعه‌ای از عوامل فنی و شرایط بازار بستگی دارد. جنس بدنه، سایز، کلاس فشار، نوع طراحی، جنس توری، نوع اتصال و برند از مهم‌ترین عوامل تعیین‌کننده قیمت هستند.
همچنین مدل مورد نیاز پروژه می‌تواند روی قیمت تأثیر قابل توجهی داشته باشد. برای مثال، صافی Y شکل و صافی سبدی الزاماً قیمت یکسانی ندارند و هزینه ساخت، ظرفیت و نوع نگهداری آن‌ها متفاوت است.
برای خرید صافی فولادی ابتدا باید مشخصات دقیق خط مشخص شود. نوع سیال، فشار، دما، دبی، سایز لوله و میزان آلودگی از مهم‌ترین اطلاعاتی هستند که باید قبل از انتخاب محصول در اختیار تأمین‌کننده قرار گیرند.
در مرحله بعد باید نوع صافی انتخاب شود. اگر فضای نصب محدود باشد، صافی Y شکل می‌تواند گزینه مناسبی باشد، در حالی که در برخی خطوط با حجم بالاتر ذرات، استفاده از صافی سبدی می‌تواند از نظر ظرفیت جمع‌آوری و نگهداری مناسب‌تر باشد.
نوع توری نیز اهمیت زیادی دارد. انتخاب مش باید بر اساس اندازه ذراتی که باید حذف شوند صورت بگیرد و نباید فقط براساس کوچک‌ترین اندازه منافذ ممکن انتخاب شود؛ زیرا توری بسیار ریز می‌تواند افت فشار و دفعات نظافت را افزایش دهد.
| ویژگی | صافی Y شکل | صافی سبدی |
|---|---|---|
| ساختار | Y شکل | محفظه سبدی |
| فضای نصب | معمولاً جمع‌وجورتر | نیازمند فضای مناسب برای دسترسی |
| نگهداری | تمیزکاری توری | دسترسی و تمیزکاری سبد |
| کاربرد | خطوط عمومی و صنعتی | خطوط با ظرفیت و آلودگی بالاتر در مدل‌های مناسب |
عملکرد مناسب صافی به نگهداری منظم آن وابسته است. با جمع شدن ذرات روی توری، افت فشار افزایش پیدا می‌کند و ممکن است جریان عبوری کاهش یابد. بنابراین باید براساس شرایط خط، صافی در دوره‌های مشخص بررسی و در صورت نیاز تمیز شود.
هنگام سرویس صافی باید ابتدا شرایط ایمنی خط و قطع جریان بررسی شود. سپس توری از محفظه خارج و با روش مناسب تمیز می‌شود. اگر توری دچار پارگی، تغییر شکل یا خوردگی شده باشد، تعویض آن ضروری است.
شیر صافی فولادی یا استرینر برای حذف ذرات جامد و ناخالصی‌ها از سیال و محافظت از تجهیزات پایین‌دست مانند پمپ‌ها و شیرآلات استفاده می‌شود.
صافی Y شکل ساختاری فشرده‌تر دارد و در بسیاری از خطوط عمومی و صنعتی استفاده می‌شود، در حالی که صافی سبدی دارای محفظه سبدی و سطح جمع‌آوری مناسب برای برخی کاربردهای با بار ذرات بیشتر است.پ
بله، وجود توری و مسیر عبور داخلی باعث ایجاد مقداری افت فشار می‌شود. میزان افت فشار به دبی، طراحی صافی، اندازه توری و میزان آلودگی آن بستگی دارد.
مدل‌های مناسب بخار می‌توانند در خطوط بخار استفاده شوند، اما متریال، فشار، دما و مشخصات فنی صافی باید با شرایط واقعی سیستم مطابقت داشته باشد.
جنس بدنه، سایز، کلاس فشار، نوع صافی، نوع و اندازه توری، نوع اتصال، برند، دمای کاری و شرایط بازار از عوامل مهم مؤثر بر قیمت هستند.
زمان تمیزکاری به میزان آلودگی و شرایط خط بستگی دارد، اما افزایش افت فشار یا کاهش جریان می‌تواند نشانه نیاز به بررسی و تمیزکاری توری باشد.
شیر صافی فولادی یا استرینر یکی از تجهیزات مهم برای محافظت از خطوط لوله و تجهیزات صنعتی در برابر ذرات جامد و ناخالصی‌ها است. این تجهیز با عبور دادن سیال از توری داخلی، مانع ورود بسیاری از ذرات ناخواسته به پمپ‌ها، شیرآلات و سایر تجهیزات می‌شود.
صافی Y شکل، صافی سبدی، صافی بخار و مدل‌های دارای اتصالات مختلف از جمله گزینه‌های مورد استفاده در صنایع هستند. انتخاب صحیح باید براساس نوع سیال، فشار و دمای کاری، دبی، سایز خط، میزان آلودگی و اندازه مش انجام شود.
برای بررسی قیمت روز شیر صافی فولادی و انتخاب مدل مناسب، می‌توانید مشخصات خط و شرایط کاری پروژه را با کارشناسان پارس فولاد مطرح کنید.
برای بررسی لیست قیمت شیر فولادی و دریافت مشاوره رایگان با پارس فولاد در ارتباط باشید.
