شیر اطمینان فولادی (سفتی ولو) ابزاری حیاتی برای جلوگیری از افزایش فشار ناگهانی در سیستم‌های صنعتی است. مناسب برای دیگ بخار، مخازن تحت فشار، صنایع نفت، گاز و پتروشیمی. ساخته‌شده از فولاد کربن، استنلس یا آلیاژی با رعایت استاندارد API 520.
شیر اطمینان فولادی یا Pressure Safety Valve (PSV) یکی از تجهیزات مهم برای حفاظت از سیستم‌های تحت فشار در برابر افزایش فشار بیش از محدوده مجاز است. این شیر به‌صورت خودکار و بر اساس فشار تنظیم‌شده عمل می‌کند و در شرایطی که فشار سیستم از مقدار تعیین‌شده عبور کند، مسیر تخلیه را باز می‌کند تا از ادامه افزایش فشار جلوگیری شود.
شیر اطمینان فولادی در مدل‌ها و متریال مختلف تولید می‌شود و انتخاب آن باید با توجه به فشار و دمای کاری، نوع سیال، ظرفیت مورد نیاز برای تخلیه، سایز اتصال، فشار تنظیمی و شرایط نصب انجام شود. به همین دلیل، هنگام خرید شیر اطمینان فولادی تنها توجه به قیمت کافی نیست و مشخصات فنی پروژه باید با مشخصات شیر مطابقت داشته باشد.
برای آشنایی با انواع شیر فولادی و بررسی مشخصات و کاربردهای آن‌ها، می‌توانید صفحه جامع شیر فولادی را مطالعه کنید.
| سایز | متریال بدنه | نوع اتصال | کلاس فشار | قیمت روز |
|---|---|---|---|---|
| 1/2 اینچ | WCB / CF8M | رزوه‌ای / فلنجی | طبق مدل | استعلام قیمت |
| 1 اینچ | WCB / CF8M | رزوه‌ای / فلنجی | طبق مدل | استعلام قیمت |
| 1 1/2 اینچ | WCB / CF8M | فلنجی | طبق مدل | استعلام قیمت |
| 2 اینچ | WCB / CF8M | فلنجی | طبق مدل | استعلام قیمت |
| 3 اینچ | WCB / CF8M | فلنجی | طبق مدل | استعلام قیمت |
| 4 اینچ | WCB / CF8M | فلنجی | طبق مدل | استعلام قیمت |
| 6 اینچ | WCB / CF8M | فلنجی | طبق مدل | استعلام قیمت |
استعلام قیمت روز و دریافت مشاوره رایگان مناسب پروژه شما.
یک‌بار از ما خرید کنید؛ کیفیت و رضایت شما، آغاز یک همکاری همیشگی خواهد بود.
شیر اطمینان فولادی یک تجهیز حفاظتی است که برای جلوگیری از افزایش بیش از حد فشار در یک سیستم طراحی می‌شود. این شیر در حالت عادی بسته است و زمانی که فشار سیال به فشار تنظیم‌شده برسد، مکانیزم داخلی آن فعال شده و شیر برای تخلیه بخشی از سیال باز می‌شود.
پس از اینکه شرایط فشار به محدوده مناسب بازگشت، شیر دوباره به وضعیت بسته برمی‌گردد. عملکرد دقیق شیر به عواملی مانند فشار تنظیمی، نوع سیال، دمای کاری، طراحی شیر، ظرفیت تخلیه و فشار برگشتی بستگی دارد.
به همین دلیل، شیر اطمینان را نباید صرفاً یک شیر معمولی برای باز و بسته کردن جریان در نظر گرفت؛ این تجهیز بخشی از سیستم حفاظت در برابر افزایش فشار است.

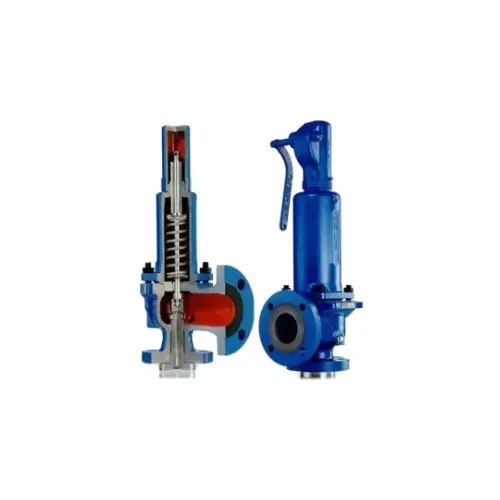

مکانیزم عملکرد شیر اطمینان بر اساس نیروی فشار سیال و نیروی بسته نگه‌دارنده شیر طراحی می‌شود. در یک شیر اطمینان فنری، فنر نیرویی به دیسک وارد می‌کند و باعث بسته ماندن شیر در شرایط عادی می‌شود.
هنگامی که فشار ورودی به Set Pressure برسد، نیروی واردشده از طرف سیال می‌تواند بر نیروی بسته‌شدن غلبه کند و دیسک از Seat فاصله بگیرد. در نتیجه، سیال از مسیر تخلیه عبور کرده و فشار سیستم کاهش پیدا می‌کند.
پارامترهایی مانند ظرفیت تخلیه، فشار تنظیمی، فشار برگشتی و شرایط سیال در عملکرد صحیح شیر اهمیت دارند. بنابراین انتخاب PSV باید بر اساس محاسبات و شرایط واقعی فرآیند انجام شود و نمی‌توان صرفاً بر اساس سایز لوله، یک شیر اطمینان را انتخاب کرد.
برای انتخاب صحیح شیر اطمینان فولادی باید مجموعه‌ای از مشخصات فنی بررسی شود. مهم‌ترین موارد عبارت‌اند از:
در پروژه‌های صنعتی، اطلاعات فوق معمولاً در قالب دیتاشیت شیر اطمینان مشخص می‌شوند تا انتخاب محصول با شرایط فرآیند مطابقت داشته باشد.
متریال بدنه شیر اطمینان یکی از عوامل مهم در انتخاب محصول است. بسته به دما، فشار، نوع سیال و شرایط خورندگی، از فولاد کربنی، فولاد آلیاژی یا فولاد زنگ‌نزن استفاده می‌شود.
ASTM A216 WCB یکی از متریال‌های متداول برای بدنه تجهیزات فولادی ریختگی است و در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد. انتخاب آن باید بر اساس محدوده فشار و دمای طراحی و الزامات پروژه انجام شود.
CF8M یک متریال فولاد زنگ‌نزن ریختگی است که در برخی شیرهای اطمینان صنعتی مورد استفاده قرار می‌گیرد. مقاومت در برابر خوردگی آن می‌تواند برای سرویس‌هایی که شرایط خورنده دارند اهمیت داشته باشد.
فولادهای آلیاژی مانند WC6 و WC9 در برخی کاربردهای دما بالا مورد استفاده قرار می‌گیرند. انتخاب این متریال به شرایط طراحی، دما، فشار و مشخصات سیال وابسته است.
| متریال | نوع فولاد | ویژگی اصلی | کاربرد متداول |
|---|---|---|---|
| A216 WCB | فولاد کربنی ریختگی | مناسب برای بسیاری از سرویس‌های صنعتی | نفت، گاز، پتروشیمی و خطوط فرآیندی |
| A351 CF8M | فولاد زنگ‌نزن | مقاومت مناسب در برابر خوردگی | سیالات و محیط‌های خورنده |
| A217 WC6 | فولاد آلیاژی | مناسب برای برخی سرویس‌های دما بالا | نیروگاه و صنایع فرآیندی |
| A217 WC9 | فولاد آلیاژی | مناسب برای شرایط دمایی سخت‌تر | بخار و تجهیزات دما بالا |
در پروژه‌های صنعتی، استاندارد مورد استفاده برای شیر اطمینان باید بر اساس نوع کاربرد و الزامات طراحی مشخص شود.
API 520 برای سایزینگ، انتخاب و نصب تجهیزات تخلیه فشار در صنایع مرتبط با پالایشگاه‌ها و فرآیندهای صنعتی کاربرد دارد. API 526 الزامات و مشخصات مربوط به شیرهای اطمینان فولادی فلنجی را پوشش می‌دهد و API 527 به روش‌های بررسی آب‌بندی Seat شیرهای تخلیه فشار می‌پردازد.
همچنین در کاربردهای مرتبط با دیگ‌ها و مخازن تحت فشار، الزامات ASME و استانداردهای مرتبط با تجهیز باید بر اساس طراحی سیستم بررسی شوند.
شیرهای اطمینان فولادی در بسیاری از سیستم‌هایی که احتمال افزایش فشار وجود دارد استفاده می‌شوند. برخی از مهم‌ترین کاربردها عبارت‌اند از:
در سیستم‌های بخار، کنترل فشار اهمیت زیادی دارد و شیر اطمینان یکی از تجهیزات حفاظتی مورد استفاده در این سیستم‌هاست. انتخاب شیر مناسب برای دیگ بخار باید بر اساس فشار تنظیمی، ظرفیت تخلیه، دمای بخار، سایز اتصال و الزامات استانداردی انجام شود.
در این کاربرد، استفاده از شیر صرفاً بر اساس سایز لوله کافی نیست و ظرفیت تخلیه باید با شرایط واقعی سیستم مطابقت داشته باشد.
قیمت شیر اطمینان فولادی به مشخصات فنی محصول و شرایط بازار بستگی دارد. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
به همین دلیل قیمت یک شیر اطمینان 2 اینچ با شیر 4 یا 6 اینچ، حتی در صورت یکسان بودن متریال، لزوماً یکسان نیست.
وزن شیر اطمینان عدد ثابتی برای هر سایز نیست و به نوع طراحی، Orifice، کلاس فلنج، متریال، Bellows و سایر متعلقات بستگی دارد. بنابراین برای جلوگیری از درج وزن اشتباه، وزن باید بر اساس مدل و کد فنی محصول اعلام شود.
| سایز اسمی | DN | متریال‌های قابل تأمین | نوع اتصال | وزن |
|---|---|---|---|---|
| 1/2 اینچ | DN15 | WCB / CF8M | طبق مدل | استعلام وزن |
| 1 اینچ | DN25 | WCB / CF8M | طبق مدل | استعلام وزن |
| 1 1/2 اینچ | DN40 | WCB / CF8M | فلنجی | استعلام وزن |
| 2 اینچ | DN50 | WCB / CF8M / WC6 | فلنجی | استعلام وزن |
| 3 اینچ | DN80 | WCB / CF8M / WC6 | فلنجی | استعلام وزن |
| 4 اینچ | DN100 | WCB / CF8M / WC6 | فلنجی | استعلام وزن |
| 6 اینچ | DN150 | WCB / CF8M / WC6 | فلنجی | استعلام وزن |
برای خرید شیر اطمینان فولادی ابتدا باید مشخصات فرآیندی سیستم مشخص شود. نوع سیال، فشار و دمای کاری، فشار تنظیمی، ظرفیت تخلیه و فشار برگشتی از اطلاعات مهم برای انتخاب محصول هستند.
پس از مشخص شدن این موارد، سایز و نوع Orifice، متریال بدنه، Seat و قطعات داخلی و همچنین نوع اتصال تعیین می‌شود. در پروژه‌های حساس، استاندارد مورد نیاز و مدارک فنی مانند تست، متریال و گواهی‌های مربوط به محصول نیز باید پیش از خرید مشخص شوند.
انتخاب شیر با سایز بزرگ‌تر یا کوچک‌تر بدون انجام محاسبات لازم می‌تواند عملکرد سیستم حفاظت در برابر فشار را تحت تأثیر قرار دهد؛ بنابراین برای کاربردهای صنعتی، انتخاب PSV باید بر اساس اطلاعات واقعی فرآیند و الزامات طراحی انجام شود.
شیر اطمینان و شیر فشارشکن وظیفه یکسانی ندارند. شیر اطمینان یک تجهیز حفاظتی است که در شرایط افزایش فشار بیش از مقدار تعیین‌شده، برای تخلیه سیال عمل می‌کند؛ در حالی که شیر فشارشکن برای کاهش و کنترل فشار پایین‌دست در شرایط عادی بهره‌برداری طراحی می‌شود.
بنابراین نباید از شیر فشارشکن به جای شیر اطمینان استفاده کرد، مگر اینکه طراحی سیستم و استاندارد مربوطه صراحتاً چنین کاربردی را پوشش دهد.
شیر اطمینان فولادی یکی از تجهیزات مهم حفاظت از سیستم‌های تحت فشار است که با عملکرد خودکار، در شرایط افزایش فشار از محدوده تعیین‌شده، امکان تخلیه سیال را فراهم می‌کند. انتخاب صحیح این تجهیز به عواملی مانند فشار تنظیمی، ظرفیت تخلیه، نوع سیال، دما، فشار برگشتی، متریال بدنه و استاندارد مورد نیاز بستگی دارد.
برای خرید شیر اطمینان فولادی و دریافت قیمت روز PSV بهتر است مشخصات کامل پروژه را در اختیار کارشناسان قرار دهید تا محصول متناسب با شرایط کاری انتخاب شود.
شیر اطمینان فولادی یک تجهیز حفاظتی است که برای جلوگیری از افزایش فشار بیش از محدوده مجاز سیستم استفاده می‌شود و در رسیدن فشار به مقدار تنظیم‌شده، مسیر تخلیه را باز می‌کند.
PSV مخفف Pressure Safety Valve است و به شیرهای ایمنی مورد استفاده برای حفاظت از تجهیزات و سیستم‌های تحت فشار در برابر افزایش فشار اشاره دارد.
Set Pressure فشار تنظیم‌شده‌ای است که شیر بر اساس طراحی خود در آن شروع به عملکرد می‌کند. مقدار مناسب آن باید مطابق طراحی و الزامات سیستم تعیین شود.
این شیر در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، سیستم‌های بخار، دیگ‌های بخار و تجهیزات تحت فشار کاربرد دارد.
سایز، متریال، کلاس فشار، فشار تنظیمی، نوع Seat، برند، استاندارد، متعلقات و شرایط بازار از عوامل مؤثر بر قیمت شیر اطمینان فولادی هستند.
خیر. وزن شیر اطمینان علاوه بر سایز به طراحی شیر، Orifice، کلاس فلنج، متریال، نوع Bonnet و وجود تجهیزاتی مانند Bellows بستگی دارد.
