شیر بشقابی فولادی (گلوب ولو): راهکار مطمئن برای کنترل دقیق جریان سیالات پرفشار و دما بالا. ایدهآل برای صنایع نفت، گاز، پتروشیمی و بخار. برای مشاوره و خرید، با ما تماس بگیرید.

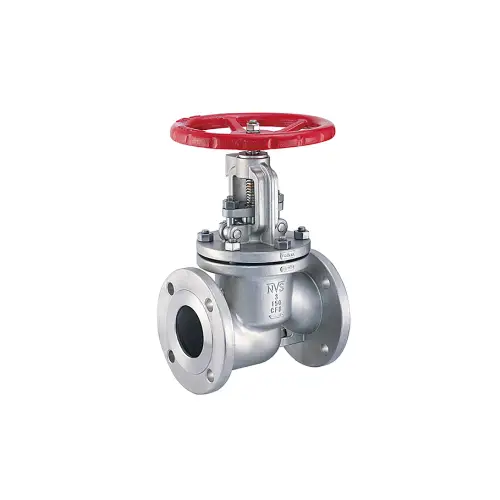

شیر بشقابی فولادی یا گلوب ولو فولادی (Steel Globe Valve) یکی از شیرآلات فولادی پرکاربرد برای قطع، وصل و بهویژه تنظیم جریان سیالات در خطوط لوله است. طراحی داخلی این شیر بهگونهای است که حرکت دیسک نسبت به نشیمنگاه، امکان کنترل جریان را فراهم میکند. به همین دلیل، در سیستمهایی که علاوه بر قطع جریان، تنظیم دبی نیز اهمیت دارد، گلوب ولو یکی از گزینههای قابل بررسی است.
استفاده از بدنه فولادی، مقاومت مناسبی در برابر فشار، دما و شرایط کاری صنعتی ایجاد میکند و باعث شده این محصول در صنایع نفت و گاز، پتروشیمی، نیروگاهها، خطوط بخار و بسیاری از واحدهای فرایندی مورد استفاده قرار گیرد.
در زمان خرید شیر بشقابی فولادی نباید تنها سایز یا قیمت محصول ملاک انتخاب قرار گیرد. جنس بدنه، نوع سیال، فشار و دمای کاری، کلاس فشاری، نوع اتصال، متریال سیت و دیسک و استاندارد مورد نیاز پروژه از مهمترین پارامترهایی هستند که باید پیش از سفارش بررسی شوند.
شیر بشقابی فولادی نوعی شیر صنعتی است که در آن دیسک با حرکت عمودی به سمت نشیمنگاه یا دور شدن از آن، مسیر عبور سیال را کنترل میکند. این ساختار امکان تغییر سطح عبور جریان را فراهم کرده و به همین دلیل گلوب ولو علاوه بر قطع و وصل، برای تنظیم جریان سیال نیز کاربرد دارد.
ساختار داخلی شیر بشقابی نسبت به برخی شیرهای قطع و وصل مسیر پیچیدهتری برای سیال ایجاد میکند؛ بنابراین افت فشار در آن میتواند بیشتر باشد. در مقابل، قابلیت کنترل جریان یکی از مزیتهای اصلی این طراحی محسوب میشود.
انتخاب این شیر زمانی منطقیتر است که کنترل دبی و عملکرد پایدار در شرایط کاری مشخص، نسبت به حداقل بودن افت فشار اهمیت بیشتری داشته باشد.
عملکرد شیر بشقابی بر اساس حرکت خطی دیسک انجام میشود. با چرخاندن هندویل یا فعال شدن عملگر، Stem حرکت کرده و موقعیت دیسک نسبت به Seat تغییر میکند.
هرچه دیسک از نشیمنگاه فاصله بیشتری بگیرد، سطح عبور سیال افزایش پیدا میکند و با نزدیک شدن دیسک به سیت، جریان محدود میشود. در حالت بسته نیز تماس مناسب دیسک و نشیمنگاه باعث قطع جریان میشود.
این ویژگی امکان کنترل مرحلهای جریان را فراهم میکند و یکی از دلایل استفاده از گلوب ولو در خطوط بخار، آب، روغن و برخی سیالات فرایندی است.
شیرهای بشقابی فولادی بسته به روش تولید بدنه و شرایط کاری در مدلهای مختلفی عرضه میشوند.
در مدل Cast Steel، بدنه از طریق فرایند ریختهگری تولید میشود. این مدلها در سایزها و کلاسهای مختلف برای بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند.
در شیر بشقابی Forged Steel، بدنه از فولاد فورجشده ساخته میشود. این محصولات بسته به طراحی و مشخصات سازنده میتوانند برای شرایط کاری خاص و خطوط با فشار و دمای بالا مورد استفاده قرار گیرند.
انتخاب میان مدل فورج و ریختهگری باید بر اساس سایز، فشار، دما، مشخصات خط و الزامات مهندسی پروژه انجام شود.
متریال بدنه یکی از مهمترین مشخصات هنگام انتخاب گلوب ولو است. انتخاب جنس مناسب باید با توجه به نوع سیال، فشار، دما و شرایط محیطی صورت گیرد.
در بسیاری از کاربردهای عمومی صنعتی، فولاد کربنی مانند ASTM A216 WCB مورد استفاده قرار میگیرد. برای برخی شرایط دمایی و فرایندی خاص نیز فولادهای آلیاژی مانند WC6 یا WC9 قابل استفاده هستند.
در محیطهایی که مقاومت بیشتر در برابر خوردگی مورد نیاز است، ممکن است استفاده از گلوب ولو با بدنه استنلس استیل مناسبتر باشد. انتخاب دقیق متریال باید بر اساس مشخصات واقعی پروژه و دیتاشیت محصول انجام شود.
استانداردهای طراحی، ساخت، ابعاد، اتصالات و تست گلوب ولو میتوانند با توجه به نوع محصول و پروژه متفاوت باشند. برای مثال، ASME B16.34 یکی از استانداردهای شناختهشده مرتبط با الزامات شیرآلات صنعتی است.
استانداردهای مربوط به تست، ابعاد Face-to-Face، فلنجها و سایر مشخصات نیز باید بر اساس طراحی محصول و الزامات پروژه بررسی شوند.
به همین دلیل، هنگام خرید شیر بشقابی فولادی بهتر است استاندارد مورد نیاز پروژه، کلاس فشاری و مدارک فنی مورد انتظار بهصورت دقیق مشخص شوند.
| مشخصه | گزینهها یا موارد قابل بررسی | اهمیت در انتخاب |
|---|---|---|
| نوع شیر | Globe Valve | کنترل، تنظیم و قطع جریان |
| جنس بدنه | کربن استیل، فولاد آلیاژی، استنلس استیل | متناسب با سیال، دما و محیط |
| روش ساخت | Cast / Forged | متناسب با سایز و شرایط کاری |
| کلاس فشاری | بر اساس مشخصات پروژه | تحمل فشار سیستم |
| نوع اتصال | فلنجی، جوشی، رزوهای در مدلهای مربوط | هماهنگی با خط لوله |
| نوع دیسک | بر اساس طراحی سازنده و کاربرد | تأثیر بر کنترل جریان |
| جنس Seat | متناسب با سیال و دما | آببندی و طول عمر |
| دمای کاری | بر اساس متریال و کلاس شیر | انتخاب صحیح بدنه و Trim |
| سایز | متناسب با طراحی خط | ظرفیت عبور جریان |
| استاندارد | بر اساس پروژه و سازنده | انطباق فنی محصول |
ویژگی اصلی گلوب ولو، امکان کنترل مناسب جریان در کنار قابلیت قطع و وصل است. همین موضوع باعث شده شیر بشقابی فولادی در طیف گستردهای از خطوط صنعتی استفاده شود.
در واحدهای فرایندی، پالایشگاهی و پتروشیمی از گلوب ولو در بخشهایی که کنترل جریان سیال اهمیت دارد استفاده میشود. انتخاب متریال و کلاس شیر در این صنایع باید متناسب با نوع سیال و شرایط کاری انجام گیرد.
دما و فشار در خطوط بخار میتواند بالا باشد؛ بنابراین استفاده از شیرآلاتی با متریال و کلاس مناسب ضروری است. شیر بشقابی به دلیل قابلیت تنظیم جریان در بخشهای مختلف سیستمهای بخار و نیروگاهی کاربرد دارد.
گلوب ولو میتواند برای تنظیم دبی آب و سیالات خنککننده در تجهیزات صنعتی مورد استفاده قرار گیرد. امکان تغییر کنترلشده میزان جریان از مزیتهای آن در این سیستمها است.
در برخی سیستمهای انتقال روغن، سیالات حرارتی و خطوط فرایندی نیز میتوان از شیر بشقابی استفاده کرد؛ مشروط بر اینکه متریال، فشار و محدوده دمایی شیر با شرایط سیستم سازگار باشد.
مهمترین مزیت گلوب ولو نسبت به بسیاری از شیرهای صرفاً قطع و وصل، قابلیت مناسب آن در تنظیم جریان است. از دیگر ویژگیهای این محصول میتوان به موارد زیر اشاره کرد:
در مقابل باید توجه داشت که مسیر داخلی گلوب ولو میتواند افت فشار بیشتری نسبت به برخی انواع شیر ایجاد کند. بنابراین انتخاب آن باید با توجه به هدف اصلی سیستم صورت گیرد.
یکی از سوالات رایج هنگام خرید شیرآلات صنعتی، تفاوت گلوب ولو و شیر کشویی است. شیر کشویی عمدتاً برای باز یا بسته کردن مسیر مورد استفاده قرار میگیرد و معمولاً برای کنترل مداوم جریان انتخاب اصلی نیست.
در مقابل، طراحی شیر بشقابی امکان کنترل بهتر دبی را فراهم میکند. بنابراین اگر هدف اصلی تنظیم جریان باشد، گلوب ولو میتواند گزینه مناسبتری باشد؛ اما اگر نیاز اصلی باز و بسته کردن مسیر با افت فشار کمتر باشد، باید گزینههای دیگر نیز بررسی شوند.
قیمت شیر بشقابی فولادی بر اساس مجموعهای از مشخصات فنی تعیین میشود و نمیتوان برای تمام مدلها قیمت یکسانی در نظر گرفت.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
به همین دلیل، هنگام مقایسه قیمت بهتر است محصولاتی با مشخصات فنی یکسان مقایسه شوند. پایینتر بودن قیمت یک شیر لزوماً به معنای خرید اقتصادیتر نیست؛ زیرا تفاوت در متریال، کلاس فشاری یا کیفیت ساخت میتواند عملکرد و طول عمر محصول را تحت تأثیر قرار دهد.
برای خرید شیر بشقابی فولادی بهتر است قبل از استعلام قیمت، اطلاعات فنی خط مشخص شود. سایز اسمی، فشار و دمای کاری، نوع سیال، کلاس فشاری، نوع اتصال و متریال مورد نیاز از مهمترین اطلاعات اولیه هستند.
همچنین در پروژههای صنعتی باید استاندارد مورد نیاز، مدارک فنی، تستها و برند مورد تأیید پروژه نیز مشخص شوند.
تطبیق این اطلاعات با مشخصات محصول کمک میکند گلوب ولو متناسب با شرایط واقعی خط انتخاب شود و احتمال بروز مشکلاتی مانند آببندی نامناسب، خوردگی، استهلاک سریع یا عملکرد نامطلوب کاهش پیدا کند.
برای بررسی موجودی، دریافت مشاوره و استعلام قیمت شیر بشقابی فولادی میتوانید مشخصات مورد نیاز پروژه را در اختیار کارشناسان پارس فولاد قرار دهید تا محصول متناسب با شرایط کاری سیستم بررسی شود.
این شیر برای قطع، وصل و بهخصوص تنظیم جریان سیال در خطوط صنعتی مورد استفاده قرار میگیرد و در صنایع نفت و گاز، پتروشیمی، نیروگاهی و خطوط بخار کاربرد دارد.
شیر بشقابی به دلیل ساختار داخلی خود قابلیت مناسبتری برای تنظیم جریان دارد، در حالی که شیر کشویی عمدتاً برای باز و بسته کردن مسیر استفاده میشود.
انتخاب میان Forged Steel و Cast Steel به سایز، فشار، دما و شرایط پروژه بستگی دارد و نمیتوان یکی را برای تمام کاربردها بهتر دانست.
سایز، کلاس فشاری، جنس بدنه، نوع ساخت، متریال قطعات داخلی، نوع اتصال، برند و استانداردهای مورد نیاز از عوامل اصلی تعیین قیمت هستند.
بله. قابلیت کنترل جریان یکی از ویژگیهای اصلی Globe Valve است و به همین دلیل در خطوطی که تنظیم دبی اهمیت دارد مورد استفاده قرار میگیرد.
بهتر است سایز، نوع سیال، فشار و دمای کاری، کلاس فشاری، نوع اتصال، متریال و استاندارد مورد نیاز پروژه مشخص باشد.
برخی مدلهای شیر بشقابی فولادی برای خطوط بخار طراحی میشوند، اما متریال، کلاس فشاری، Trim و محدوده دمایی شیر باید با شرایط واقعی خط بخار مطابقت داشته باشد.
